ВБУ 11
ВБУ 11 - ВЫКЛЮЧАТЕЛЬ БЕСКОНТАКТНЫЙ УРОВНЯ (ПОПЛАВКОВЫЙ ДАТЧИК УРОВНЯ)
При использовании в системах поддержания уровня жидкости бесконтактных выключателей уровня компании "СТРАУС"
рекомендуем применять блок управления электронасосом S4008
Предприятие
"СТРАУС" предлагает
поплавковые датчики уровня, которые предназначены для контроля уровня жидкостей в резервуарах. Класс исполнения – IP68.Рабочая температура
датчиков уровня – до 105 градусов по Цельсию.
Возможно изготовление
поплавковых датчиков уровня по индивидуальному заказу, отличающихся длиной (до 2-х метров), материалом корпуса (латунь/нержавеющая сталь) и поплавка (маслобензостойкий композит/полиамид), а также расположением (расстояние переключения), функцией (замыкание/размыкание) и количеством контактов (до 4-х). При заказе нестандартного
поплавкового датчика уровня необходим чертеж для согласования.
Скачать каталог: выключатели бесконтактные уровня (ВБУ) (pdf, 420кб)
КАТАЛОГ
ВБУ 11 |
№ |
Контролируемый уровень |
Длина погружаемой части L |
Обозначение |
| 1 |
70 мм |
100 мм |
ВБУ 11.100 |
| 2 |
120 мм |
150 мм |
ВБУ 11.150 |
| 3 |
170 мм |
200 мм |
ВБУ 11.200 |
| 4 |
220мм |
250 мм |
ВБУ 11.250 |
| 5 |
270 мм |
300 мм |
ВБУ 11.300 |
| 6 |
320 мм |
350 мм |
ВБУ 11.350 |
| *** |
*** |
*** |
*** |
| *** |
*** |
*** |
*** |
| 18 |
870 мм |
900 мм |
ВБУ 11.900 |
| 19 |
920 мм |
950 мм |
ВБУ 11.950 |
| 20 |
970 мм |
1000 мм |
ВБУ 11.1000 |
|
Схема
поплавкового датчика уровня
|

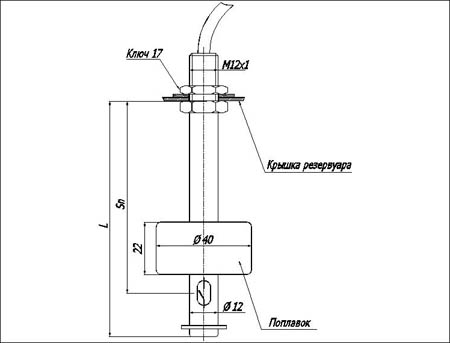

Поплавковый датчик уровня ВБУ 11 |
|

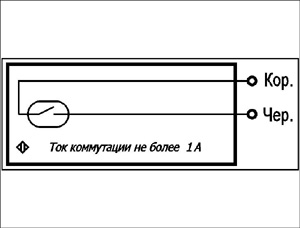

Схема подключения поплавкового датчика уровня ВБУ 11 |
Техническая характеристика выключателя бесконтактного уровня ВБУ 11 (ТУ 4218-001-33506192-06) |
| Плотность жидкости (не менее) |
0,5 |
| Воспроизводимость уровня срабатывания |
не хуже 1 мм |
| Гистерезис срабатывания |
не более 5 мм |
| Коммутируемый ток (не более) |
1 А |
| Коммутируемое напряжение (не более) |
250 В |
| Коммутируемая мощность (не более) |
90 Вт |
| Токовая нагрузка на контакты |
постоянный ток до 1А при напряжении до 36В, активная нагрузка (количество срабатываний 200000) |
постоянный ток до 0,15А при напряжении до 24В, индуктивная нагрузка (количество срабатываний 200000) |
переменный ток до 0,1А при напряжении до 250В, активная нагрузка (количество срабатываний 200000) |
переменный ток до 0,4А при напряжении до 220В,индуктивная нагрузка (количество срабатываний 200000) |
| Способ подключения |
Кабель |
| Диаметр поплавка |
40 мм |
| Материал корпуса |
Латунь |
| Материал поплавка |
маслобензостойкий композит |
| Длина датчика |
L+25 мм |
| Диапазон рабочих температур |
-40...+105 |
| Степень защиты |
IP68 |
|
