M30, постоянный или переменный ток

Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

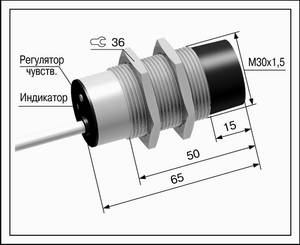

Типоразмер М30х1,5, длина 65

Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	20 мм
Гарантированный интервал срабатывания (Sa)	0 ... 14,4 мм

Замыкающий	ВБ1.30М.65.20.7.4.К
Размыкающий	ВБ1.30М.65.20.8.4.К

Напряжение питания	~30 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	200 мА
Падение напряжения	Не более 15 В
Частота срабатывания максимальная	70 Гц
Остаточный ток	Не более 3,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Воспроизводимость	5%
Гистерезис	Не более 15%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140
Класс изоляции

Способ подключения	Кабель 3х0,35 мм²
Материал корпуса	Латунь
Масса	Не более 250 г

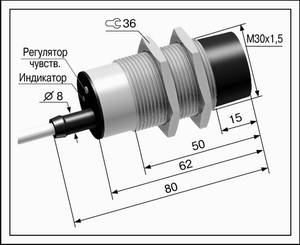

Типоразмер М30х1,5, длина 80

Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	20 мм
Гарантированный интервал срабатывания (Sa)	0 ... 14,4 мм

Замыкающий	ВБ1.30М.80.20.7.4.Z
Размыкающий	ВБ1.30М.80.20.8.4.Z

Напряжение питания	~30 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	200 мА
Падение напряжения	Не более 15 В
Частота срабатывания максимальная	70 Гц
Остаточный ток	Не более 3,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Воспроизводимость	5%
Гистерезис	Не более 15%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140
Класс изоляции

Способ подключения	Кабель 3х0,35 мм²
Материал корпуса	Латунь
Масса	Не более 250 г

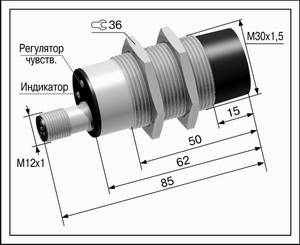

Типоразмер М30х1,5, длина 85

Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	20 мм
Гарантированный интервал срабатывания (Sa)	0 ... 14,4 мм

Замыкающий	ВБ1.30М.85.20.7.4.С27
Размыкающий	ВБ1.30М.85.20.8.4.С27

Напряжение питания	~30 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	200 мА
Падение напряжения	Не более 15 В
Частота срабатывания максимальная	70 Гц
Остаточный ток	Не более 3,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Воспроизводимость	5%
Гистерезис	Не более 15%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140
Класс изоляции

Способ подключения	Разъем
Материал корпуса	Латунь
Масса	Не более 250 г

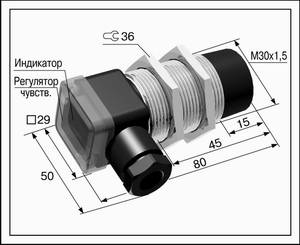

Типоразмер М30х1,5, длина 80

Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	20 мм
Гарантированный интервал срабатывания (Sa)	0 ... 14,4 мм

Замыкающий	ВБ1.30М.80.20.7.4.В
Размыкающий	ВБ1.30М.80.20.8.4.В

Напряжение питания	~30 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	200 мА
Падение напряжения	Не более 15 В
Частота срабатывания максимальная	70 Гц
Остаточный ток	Не более 3,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Воспроизводимость	5%
Гистерезис	Не более 15%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140
Класс изоляции

Способ подключения	Клеммная коробка
Материал корпуса	Латунь
Масса	Не более 300 г

Схемы подключения:

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)

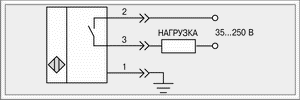

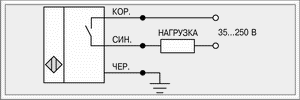

Исполнение 7
Кабельное соединение	Разъемное соединение
Коммутационный элемент - тиристор. Нагрузка включается в разрыв одного из проводов. Корпус имеет отдельный заземляющий вывод.

РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)

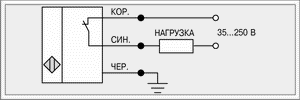

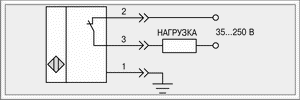

Исполнение 8
Кабельное соединение	Разъемное соединение
Коммутационный элемент - тиристор. Нагрузка включается в разрыв одного из проводов. Корпус имеет отдельный заземляющий вывод.
