Корпуса специальной формы, постоянный ток

Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

60 мм х 60 мм(исполнение 33)

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		30 мм
Гарантированный интервал срабатывания (Sa)		0 ... 21,6 мм
PNP	Замыкающий	ВБ1.33.хх.30.1.1.К
	Размыкающий	ВБ1.33.хх.30.3.1.К
	Переключающий	* ВБ1.33.хх.30.5.1.К
NPN	Замыкающий	ВБ1.33.хх.30.2.1.К
	Размыкающий	ВБ1.33.хх.30.4.1.К
	Переключающий	* ВБ1.33.хх.30.6.1.К
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		30 Гц
Потребляемый ток		Не более 5,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть

Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции

Способ подключения		Кабель 3х0,35 мм²(* Кабель 4х0,2 мм²)
Материал корпуса		Пластик
Масса		Не более 250 г

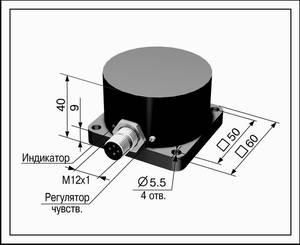

60 мм х 60 мм (исполнение 33)

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		30 мм
Гарантированный интервал срабатывания (Sa)		0 ... 21,6 мм
PNP	Замыкающий	ВБ1.33.хх.30.1.1.C4
	Размыкающий	ВБ1.33.хх.30.3.1.C4
	Переключающий	ВБ1.33.хх.30.5.1.C4
NPN	Замыкающий	ВБ1.33.хх.30.2.1.C4
	Размыкающий	ВБ1.33.хх.30.4.1.C4
	Переключающий	ВБ1.33.хх.30.6.1.C4
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		30 Гц
Потребляемый ток		Не более 5,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть

Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции

Способ подключения		Разъем
Материал корпуса		Пластик
Масса		Не более 250 г

80 мм х 80 мм (исполнение 34)

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		50 мм
Гарантированный интервал срабатывания (Sa)		0 ... 36 мм
PNP	Замыкающий	ВБ1.34.хх.50.1.1.К
	Размыкающий	ВБ1.34.хх.50.3.1.К
	Переключающий	ВБ1.34.хх.50.5.1.К
NPN	Замыкающий	ВБ1.34.хх.50.2.1.К
	Размыкающий	ВБ1.34.хх.50.4.1.К
	Переключающий	ВБ1.34.хх.50.6.1.К
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		10 Гц
Потребляемый ток		Не более 5,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть

Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции

Способ подключения		Кабель 3х0,35 мм² (* Кабель 4х0,2 мм²)
Материал корпуса		Пластик
Масса		Не более 350 г

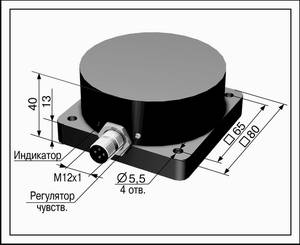

80 мм х 80 мм (исполнение 34)

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		50 мм
Гарантированный интервал срабатывания (Sa)		0 ... 36 мм
PNP	Замыкающий	ВБ1.34.хх.50.1.1.C4
	Размыкающий	ВБ1.34.хх.50.3.1.C4
	Переключающий	ВБ1.34.хх.50.5.1.С4

NPN	Замыкающий	ВБ1.34.хх.50.2.1.C4
	Размыкающий	ВБ1.34.хх.50.4.1.C4
	Переключающий	ВБ1.34.хх.50.6.1.C4
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		10 Гц
Потребляемый ток		Не более 5,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть

Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции

Способ подключения		Разъем
Материал корпуса		Пластик
Масса		Не более300 г

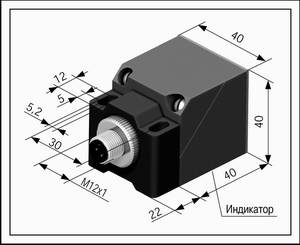

40 мм х 40 мм (исполнение 39)

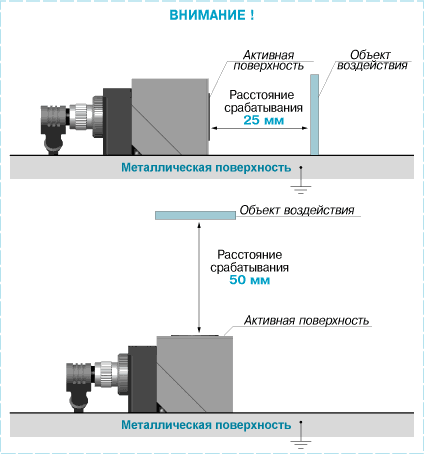

Выключатель с изменяемым положением активной поверхности
Способ монтажа
Расстояние срабатывания (Sn)		50 мм (25 мм)
Гарантированный интервал срабатывания (Sa)		0 ... 36,0 мм (0 ... 18,0 мм)
PNP	Замыкающий	ВБ1.39.хх.50.1.1.С4
	Размыкающий	ВБ1.39.хх.50.3.1.С4
	Переключающий	ВБ1.39.хх.50.5.1.С4

NPN	Замыкающий	ВБ1.39.хх.50.2.1.С4
	Размыкающий	ВБ1.39.хх.50.4.1.С4
	Переключающий	ВБ1.39.хх.50.6.1.С4
Напряжение питания		12 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		70 Гц
Потребляемый ток		Не более 5,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть

Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции

Способ подключения		Разъем
Материал корпуса		Пластик
Масса		Не более 250 г

Схемы подключения:

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 1
Кабельное соединение	Разъемное соединение
Выходной транзистор: PNP с открытым коллектором* Нагрузка подключается между выходом и общим, минусовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 2
Кабельное соединение	Разъемное соединение
Выходной транзистор: NPN с открытым коллектором* Нагрузка подключается между выходом и общим, плюсовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 3
Кабельное соединение	Разъемное соединение
Выходной транзистор: PNP с открытым коллектором* Нагрузка подключается между выходом и общим, минусовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 4
Кабельное соединение	Разъемное соединение
Выходной транзистор: NPN с открытым коллектором* Нагрузка подключается между выходом и общим, плюсовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 5
Кабельное соединение	Разъемное соединение
Два выходных транзистора: PNP с открытым коллектором* Нагрузки подключаются между выходами и общим, минусовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 6
Кабельное соединение	Разъемное соединение
Два выходных транзистора: NPN с открытым коллектором* Нагрузки подключаются между выходами и общим, плюсовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).
