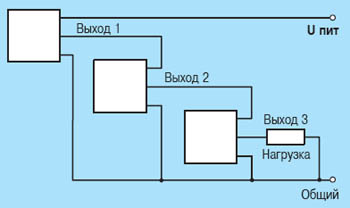

Схемы могут быть построены на выключателях с выходными транзисторами NPN- и PNP - типа.
      В случае применения выключателей с замыкающими контактами выполняется функция И, при применении выключателей с размыкающими контактами, функция ИЛИ.
      Здесь необходимо учитывать падение напряжения на каждом выключателе, а также увеличение потребляемого схемой тока, так как к току нагрузки прибавляются токи, потребляемые отдельными выключателями.

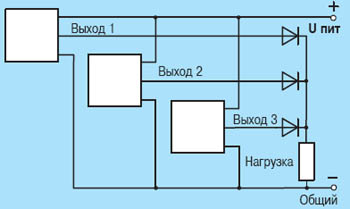

      Схемы могут быть построены на выключателях с выходными транзисторами NPN- и PNP - типа.
      В случае применения выключателей с замыкающими контактами, выполняется логическая функция ИЛИ, при применении выключателей с размыкающими контактами, функция И.
      Диоды необходимы для электрической развязки выключателей друг от друга.

      Здесь необходимо учитывать, что значение падения напряжения на каждом выключателе достигает 7В.
