Монтаж бесконтактных выключателей
ТEХНИЧECКАЯ ИНФOРМAЦИЯ //

Монтаж бесконтактных выключателей

      Бесконтактные выключатели могут монтироваться следующим образом:

  • встраиваться заподлицо
  • ;
  • не встриваться заподлицо
  • .

    <
    Монтаж выключателя встраиваемого заподлицо
    Монтаж выключателя не встраиваемого заподлицо

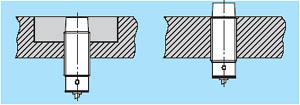

    Монтаж бесконтактного выключателя встраиваемого заподлицо Монтаж бесконтактного выключателя не встраиваемого заподлицо
    Выключатель защищен от боковых воздействий. Расстояние воздействия может оказаться недостаточным
    Вокруг чувствительного элемнта требуется наличие зоны свободной от материала, влияющего на чувствиетльный элемент. Выключатель чувствителен к боковым механическим воздействиям. Расстояние срабатывания увеличено в 1,5...2 раза

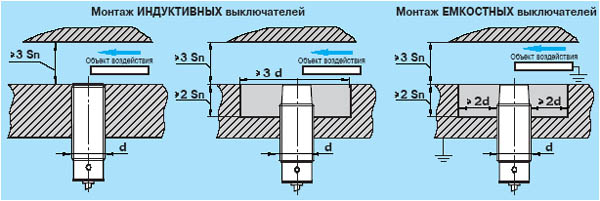

    Для устранения влияния окружающих металлических элементов конструкции оборудования, монтаж выключателя должен быть выполенен с соблюдением укзанных ниже размеров
    Монтаж индуктивных и емкостных бесконтактных выключателей

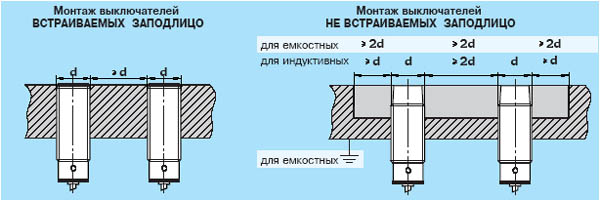

    Для устранения взаимного влияния бесконтактных выключателей, монтаж выключателя должен быть выполенен с соблюдением укзанных ниже размеров
    Монтаж индуктивных и емкостных бесконтактных выключателей


    Рекомендации по правильному монтажу

    Не допустимо!
    Рекомендации по монтажу

    Не правильно!
    Не допускаются многократные перегибы подводящего кабеля и механические нагрузки на него

    Правильно
    Если исключить механические воздействия невозможно, то подводящий следует закрепить к неподвижным частям оборудования с помощью скоб
    Не правильно!
    Не допускаются удары объекта управления, подвижных частей оборудования по корпусу выключателя
    Правильно
    Чтобы устранить вероятность удра объекта, подвижных частей оборудования, следует воспользоваться промежуточным металическим флажком
    Не правильно!

    Не рекомендуется применять бесконаткные выключатели с незащищенным подводящим кабелем в агрессивоной среде СОЖ, т.к. некоторые типы СОЖ вызывают отвердевание поливинилхлоридной оболчки кабеля и ее дальнейшее разрушение

    Правильно
    Для защиты подводящего кабеля применяются бесконтактные выключатели со штуцером, на который надевается защитная трубка

    Не правильно!

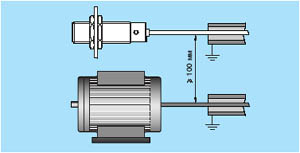

    Не рекомендуется размещать в одном металическом рукаве кабели от бесконтактных выключателей и силовые кабели

    Правильно
    В целях уменьшения электрических помех, которые могут вызвать ложное срабатывание выключателей, силовые кабели, кабели от электродвигателей и кабели от бесконтактных выключателей следует проложить в отдельных заземленных металлических рукавах


    Усилия при монтаже бесконтактных выключателй

    Внимание! Превышение допустимого куртящего момента может привести к повреждению выключателя.

    Диаметр выключателя Крутящий момент
    М8x1 ключ 13 0,5 кгм
    M12x1 ключ 17 1,5 кгм
    M18x1 ключ 24 3 кгм
    M30x1,5 ключ 36 5 кгм
    M36x1,5 ключ 41 8 кгм


    Пример правильного монтажа бесконтактного выключателя с учетом вышеуказанных примечаний

          На предприятии необходимо было получать информацию о положении металлического диска , но из-за больших значений диаметра и люфта диск ударял по корпусу выключателя, выводил его из строя и оборудование прекращало функционировать.
          Выполнить точную механическую обработку диска являлось экономически невыгодным. Решение оказалось простым - на диск были установлены толкатели, которые при определенном положении диска опускали металлические флажки перед выключателями, вызывая их срабатывание. Сориентировать флажки таким образом, чтобы они опускаясь пересекали зону чувствиетльности выключателя, незатруднительно.


    Пример правильного монтажа бесконтактного выключателя
