Основные определения по IEC 60947-5-2Бесконтактный выключатель - позиционный выключатель, осуществляющий коммутационную операцию при определенном взаимном положении объекта воздействия и чувствительного элемента выключателя без механического контакта выключателя с объектом воздействия.
Индуктивный бесконтактный выключатель - бесконтактный выключатель, создающий электромагнитное поле в зоне чувствительности и имеющий полупроводниковый коммутирующий элемент.
Оптический бесконтактный выключатель - бесконтактный выключатель, обнаруживающий объекты, прерывающие или отражающие видимое или невидимое оптическое излучение и имеющий полупроводниковый коммутирующий элемент.
Емкостный бесконтактный выключатель - бесконтактный выключатель, создающий электрическое поле в зоне чувствительности и имеющий полупроводниковый коммутирующий элемент.
Магниточувствительный бесконтактный выключатель - бесконтактный выключатель, обнаруживающий изменение напряженности постоянного магнитного поля, имеющий полупроводниковый коммутирующий элемент и не содержащий подвижных частей в чувствительном элементе.
Зона чувствительности и активная поверхность
Активная поверхность - поверхность индуктивного или емкостного бесконтактного выключателя создающая поле взаимодействия с объектом. Актвиная поверхность магниточувствительного бесконтактного выключателя, поверхность через которую воспринимается изменение напряженности постоянного магнитного поля.

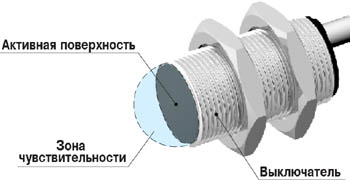

Зона чувствительности - область свободного пространства перед активной поверхностью бесконтактного выключателя где имеется максимальная напряженность электромагнитного или электрического полей. При попадании объекта в зону чувствительности, происходит изменение коммутационного состояния выключателя.
Полупроводниковый чувствительный элемент - элемент, выполняющий коммутацию тока в электрической цепи нагрузки посредством изменения проводимости полупроводника.
Расстояние срабатывания (S) - расстояние, при котором объект воздействия, приближаясь к активной поверхности бесконтактного выключателя, изменяет коммутационное состояние (выходной сигнал) выключателя.
Реальное расстояние срабатывания (Sr) - расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания и температуре окружающей среды (23 ± 5)градусов цельсия. Должно быть в пределах: 0,9 Sn < Sr < 1,1 Sn для индуктивных и емкостных выключателей.
Используемое расстояние срабатывания (Su) - расстояние срабатывания конкретного бесконтактного выключателя, измеренное во всех рабочих диапазонах напряжений питания и температур окружающей среды. Должно быть в пределах: 0,9 Sr < Su < 1,1 Sr для индуктивных и емкостных выключателей.
Гарантированный интервал срабатывания (Sa) - интервал, начинающийся от активной поверхности, внутри которого гарантируется надежная работа бесконтактного выключателя в условиях эксплуатации, указанных изготовителем. Должен быть в пределах: для индуктивных выключателей 0 < Sa < 0,81 Sn , для емкостных выключателей 0 < Sa < 0,72 Sn.
Воспроизводимость реального расстояния срабатывания (R) - азница в измерениях реального расстояния срабатывания (Sr) при двух любых последовательных коммутациях в течении 8 часов (при температуре окружающей среды (23±5) градусов цельсия и при неизменном значении напряжения питания), отнесенная к Sr.
Гистерезис

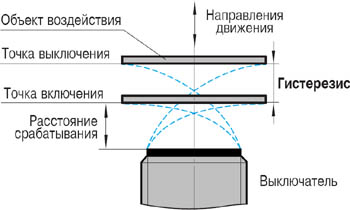

Гистерезис (H) - разность расстояний между точкой включения при приближении объекта воздействия к активной поверхности и точкой выключения при удалении от активной поверхности. Значение гистерезиса указывается в процентах от значения реального расстояния срабатывания (Sr).
Номинальное напряжение (Ue) - gитающее напряжение, используемое для задания основных характеристик бесконтактного выключателя и для проведении испытаний без учета допустимых отклонений.
Падение напряжения (Ud) - значение напряжения, измеренное на выводах выходного каскада бесконтактного выключателя при протекании максимального тока нагрузки.
Максимальный ток нагрузки (Imax) - ток, который может протекать через бесконтактный выключатель при длительной работе без выхода из строя последнего. В качестве нагрузки может быть использована обмотка реле, контактора или электронная схема, например, вход контроллера.
Остаточный ток (Ir) - ток, протекающий в электрической цепи нагрузки при выключенном состоянии коммутирующего элемента. Измеряется при максимальном значении напряжения питания.
Потребляемый ток (Io) - ток, потребляемый от источника питания выключателем с тремя или четырьмя выводами при отключенной нагрузке.
Максимальная частота срабатывания (f) - максимальная возможная частота перехода выключателя из неактивированного состояния в активированное и наоборот, при которой выходной каскад бесконтактного выключателя еще выдает определенную последовательность сигналов, соответствующую воздействию.
Рабочий зазор - для датчиков в аналоговым выходным сигналом. Диапазон расстояний внутри рабочего зазора, в котором выходной сигнал меняется линейно в зависимости от расстояния до объекта воздействия.
Линейная зона рабочего зазора - для датчиков в аналоговым выходным сигналом. Расстояние, измеряемое от активной поверхности датчика, в пределах которого происходит изменение выходного сигнала при перемещении объекта воздействия.
Нелинейность - для датчиков в аналоговым выходным сигналом. Допустимое отклонение выходного сигнала от линейной характеристики в линейной зоне.
Монтаж бесконтактного выключателя заподлицо
Монтаж бесконтактного выключателя не встраиваемого заподлицо

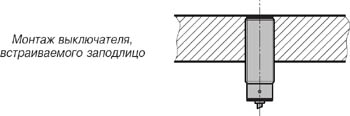

Выключатель, устанавливаемый заподлицо в металл - выключатель, не изменяющий технических характеристик при окружении его металлом до плоскости активной поверхности.

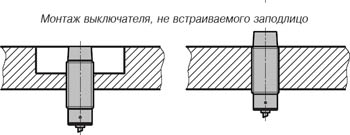

Выключатель, не устанавливаемый заподлицо в металл - выключатель, для сохранения технических характеристик которого требуется наличие вокруг чувствительного элемента зоны, свободной от металла, воздействующего на чувствительный элемент.
