Щелевые

Данный вид продукции производится совместно с фирмой ЗАО МЕГА-К г.Калуга. Также информациию о данном виде продукции можно получить в каталоге.

Скачать каталог: оптические бесконтактные выключатели ПКФ "СТРАУС" 2006г (pdf, 1.01мб))



Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

Щелевой выключатель

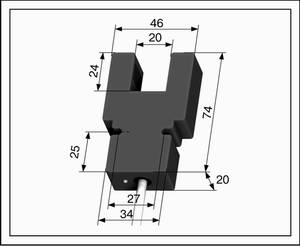

Габаритные размеры корпуса 74 х 46 х 20 мм

Вид излучения Инфракрасный
PNP

Замыкающий

ВБ3.37.хх.TR20.1.1.К

Размыкающий

ВБ3.37.хх.TR20.3.1.К
NPN

Замыкающий

ВБ3.37.хх.TR20.2.1.К

Размыкающий

ВБ3.37.хх.TR20.4.1.К
Внешняя освещенность Не более 2500 Люкс
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 300 мА
Падение напряжения Не более 1,0 В
Частота переключения максимальная 100Гц
Потребляемый ток Не более 30 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Есть
Защита от напряжения обратной полярности Есть
Время переключения Не более 1 мс
Гистерезис Не более 1,5%
Степень защиты IP67
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,22 мкФ
Пульсации напряжения питания Не более 10%
Способ подключения Кабель 3х0,35 мм2
Материал корпуса Пластик
Масса Не более 150 г


Схемы подключения:

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 1

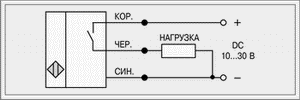

Кабельное соединение

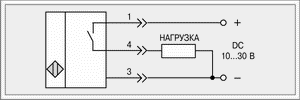

Разъемное соединение

Выходной транзистор: PNP с открытым коллектором*

Нагрузка подключается между выходом и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 3

Кабельное соединение

Разъемное соединение

Выходной транзистор: PNP с открытым коллектором*

Нагрузка подключается между выходом и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).
