ВБУ 32 - ВЫКЛЮЧАТЕЛЬ БЕСКОНТАКТНЫЙ УРОВНЯ (ПОПЛАВКОВЫЙ ДАТЧИК УРОВНЯ)

подробнее о датчиках уровня ф. "СТРАУС"

При использовании в системах поддержания уровня жидкости бесконтактных выключателей уровня компании "СТРАУС" рекомендуем применять блок управления электронасосом S4008


      Предприятие "СТРАУС" предлагает поплавковые датчики уровня, которые предназначены для контроля уровня жидкостей в резервуарах. Класс исполнения – IP68.Рабочая температура датчиков уровня – до 105 градусов по Цельсию.
      Возможно изготовление поплавковых датчиков уровня по индивидуальному заказу, отличающихся длиной (до 2-х метров), материалом корпуса (латунь/нержавеющая сталь) и поплавка (маслобензостойкий композит/полиамид), а также расположением (расстояние переключения), функцией (замыкание/размыкание) и количеством контактов (до 4-х). При заказе нестандартного поплавкового датчика уровня необходим чертеж для согласования.

Скачать каталог: выключатели бесконтактные уровня (ВБУ) (pdf, 420кб)


подробнее о датчиках уровня ф. "СТРАУС"

КАТАЛОГ

ВБУ 32
Контролируемый уровень
Длина погружаемой части L
Обозначение
1 30 мм 100 мм ВБУ 32.100
70 мм
2 30 мм 150 мм ВБУ 32.150
120 мм
3 30 мм 200 мм ВБУ 32.200
170 мм
4 30 мм 250 мм ВБУ 32.250
220 мм
5 30 мм 300 мм ВБУ 32.300
270 мм
6 30 мм 350 мм ВБУ 32.350
320 мм
*** *** *** ***
***
*** *** *** ***
***
18 30 мм 900 мм ВБУ 32.900
870 мм
19 30 мм 950 мм ВБУ 32.950
920 мм
20 30 мм 1000 мм ВБУ 32.1000
970 мм

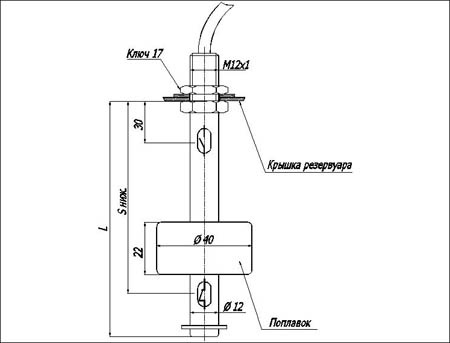

Схема поплавкового датчика уровня

поплавковый датчик уровня
Поплавковый датчик уровня ВБУ 32
схема подключения поплавкового датчика уровня
Схема подключения поплавкового датчика уровня ВБУ 32


Техническая характеристика выключателя бесконтактного уровня ВБУ 32 (ТУ 4218-001-33506192-06)
Плотность жидкости (не менее)
0,5
Воспроизводимость уровня срабатывания
не хуже 1 мм
Гистерезис срабатывания
не более 5 мм
Коммутируемый ток (не более)
3 А
Коммутируемое напряжение (не более)
250 В
Коммутируемая мощность (не более)
120 Вт
Токовая нагрузка на контакты
постоянный ток до 3А при напряжении до 36В, активная нагрузка (количество срабатываний 10000)
постоянный ток до 0,08А при напряжении до 150В, активная нагрузка (количество срабатываний 1000000)
постоянный ток до 2,5А при напряжении до 27В, активно-индуктивная нагрузка (количество срабатываний 200000
переменный ток до 0,2А при напряжении до 220В, активно-индуктивная нагрузка (количество срабатываний 200000)
Способ подключения
Кабель
Диаметр поплавка
40 мм
Материал корпуса
Латунь
Материал поплавка
маслобензостойкий композит
Длина датчика
L+25 мм
Диапазон рабочих температур
-40...+105
Степень защиты
IP68
