ВБУ 22 - ВЫКЛЮЧАТЕЛЬ БЕСКОНТАКТНЫЙ УРОВНЯ (ПОПЛАВКОВЫЙ ДАТЧИК УРОВНЯ)
При использовании в системах поддержания уровня жидкости бесконтактных выключателей уровня компании "СТРАУС"
рекомендуем применять блок управления электронасосом S4008
Предприятие
"СТРАУС" предлагает
поплавковые датчики уровня, которые предназначены для контроля уровня жидкостей в резервуарах. Класс исполнения – IP68.Рабочая температура
датчиков уровня – до 105 градусов по Цельсию.
Возможно изготовление
поплавковых датчиков уровня по индивидуальному заказу, отличающихся длиной (до 2-х метров), материалом корпуса (латунь/нержавеющая сталь) и поплавка (маслобензостойкий композит/полиамид), а также расположением (расстояние переключения), функцией (замыкание/размыкание) и количеством контактов (до 4-х). При заказе нестандартного
поплавкового датчика уровня необходим чертеж для согласования.
Скачать каталог: выключатели бесконтактные уровня (ВБУ) (pdf, 420кб)
КАТАЛОГ
ВБУ 22 |
№ |
Контролируемый уровень |
Длина погружаемой части L |
Обозначение |
| 1 |
30 мм (X мм) |
100 мм |
ВБУ 22.100-X/70 |
| 70 мм |
| 2 |
30…70 мм (X мм) |
150 мм |
ВБУ 22.150-X/120 |
| 120 мм |
| 3 |
30…120 мм (X мм) |
200 мм |
ВБУ 22.200-X/170 |
| 170 мм |
| 4 |
30…170 мм (X мм) |
250 мм |
ВБУ 22.250-X/220 |
| 220 мм |
| 5 |
30…220 мм (X мм) |
300 мм |
ВБУ 22.300-X/270 |
| 270 мм |
| 6 |
30…270 мм (X мм) |
350 мм |
ВБУ 22.350-X/320 |
| 320 мм |
| *** |
*** |
*** |
*** |
| *** |
| *** |
*** |
*** |
*** |
| *** |
| 18 |
30…820 мм (X мм) |
900 мм |
ВБУ 22.900-X/870 |
| 870 мм |
| 19 |
30…870 мм (X мм) |
950 мм |
ВБУ 22.950-X/920 |
| 920 мм |
| 20 |
30…920 мм (X мм) |
1000 мм |
ВБУ 22.1000-X/970 |
| 970 мм |
|
Расстояние X мм по заказу
Схема
поплавкового датчика уровня
|
Поплавковый датчик уровня ВБУ 22 |
|

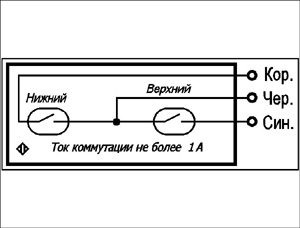

Схема подключения поплавкового датчика уровня ВБУ 22 |
Техническая характеристика выключателя бесконтактного уровня ВБУ 22 (ТУ 4218-001-33506192-06) |
| Плотность жидкости (не менее) |
0,5 |
| Воспроизводимость уровня срабатывания |
не хуже 1 мм |
| Гистерезис срабатывания |
не более 5 мм |
| Коммутируемый ток (не более) |
1 А |
| Коммутируемое напряжение (не более) |
250 В |
| Коммутируемая мощность (не более) |
90 Вт |
| Токовая нагрузка на контакты |
постоянный ток до 1А при напряжении до 36В, активная нагрузка (количество срабатываний 200000) |
постоянный ток до 0,15А при напряжении до 24В, индуктивная нагрузка (количество срабатываний 200000) |
переменный ток до 0,1А при напряжении до 250В, активная нагрузка (количество срабатываний 200000) |
переменный ток до 0,4А при напряжении до 220В,индуктивная нагрузка (количество срабатываний 200000) |
| Способ подключения |
Кабель |
| Диаметр поплавка |
40 мм |
| Материал корпуса |
Латунь |
| Материал поплавка |
маслобензостойкий композит |
| Длина датчика |
L+25 мм |
| Диапазон рабочих температур |
-40...+105 |
| Степень защиты |
IP68 |
|
