ПРОДУКЦИЯ // Взрывoзaщищeннoe oбoрудoвaниe //

Eмкocтныe бecкoнтaктныe дaтчики (NAMUR)

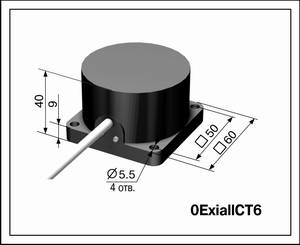

60х60х40 (исполнение 33)

Способ монтажа Не встраиваемый заподлицо
Расстояние срабатывания (Sn) 30 мм

Гарантированный интервал срабатывания (Sa)

0 ... 21,3 мм

Схема подключения

ДБ1В.33.хх.30.13.5.К
Частота срабатывания максимальная 30 Гц
Напряжение питания постоянное 7,7 ... 9 В
Защита от напряжения обратной полярности Есть
Индикатор срабатывания Нет
Воспроизводимость 5%
Степень защиты IP67
Ток датчика (активированное состояние) Не более 1,2 мА
Ток датчика (неактивированное состояние) Не более 2,1 мА
Собственная емкость Не более 0,03 мкФ
Собственная индуктивность Не более 0,1 мГн
Сопротивление нагрузки 550 ... 1000 Ом
Сопротивление линии Не более 50 Ом
Диапазон рабочих температур от -25оС до +55оС
Способ подключения Кабель 2х0,35 мм2
Материал корпуса Латунь
Масса Не более 250 г

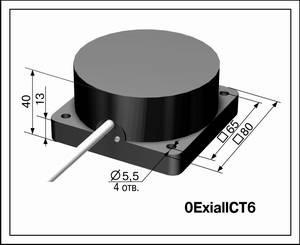

80х80х40 (исполнение 34)

Способ монтажа Не встраиваемый заподлицо
Расстояние срабатывания (Sn) 50 мм
Гарантированный интервал срабатывания (Sa) 0 ... 36 мм

Схема подключения

ДБ1В.34.хх.50.13.5.К
Частота срабатывания максимальная 10 Гц
Напряжение питания постоянное 7,7 ... 9 В
Защита от напряжения обратной полярности Есть
Индикатор срабатывания Нет
Воспроизводимость 5%
Степень защиты IP67
Ток датчика (активированное состояние) Не более 1,2 мА
Ток датчика (неактивированное состояние) Не более 2,1 мА
Собственная емкость Не более 0,03 мкФ
Собственная индуктивность Не более 0,1 мГн
Сопротивление нагрузки 550 ... 1000 Ом
Сопротивление линии Не более 50 Ом
Диапазон рабочих температур от -25оС до +55оС
Способ подключения Кабель 2х0,35 мм2
Материал корпуса Латунь
Масса Не более 400 г

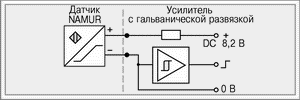

Схемы подключения:

Исполнение 13

Кабельное соединение
