ПРОДУКЦИЯ // Бecкoнтaктныe выключaтeли // Индуктивныe бecкoнтaктныe выключaтeли // Выключатели пороговой частоты //

M30, постоянный или переменный ток

Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

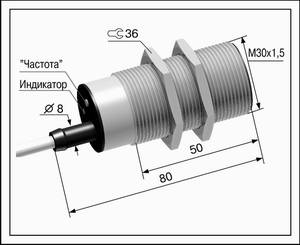

ТипоразмерМ30х1,5, длина 80

Способ монтажа	Встраиваемый заподлицо
Расстояние срабатывания (Sn)	10 мм
Гарантированный интервал срабатывания (Sa)	0 ... 8 мм

Замыкающий	ВБ2Ч.30М.80.10.7.4.Z
Размыкающий	ВБ2Ч.30М.80.10.8.4.Z

Напряжение питания	~24 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания	1 ... 50 Гц
Задержка срабатывания	Нет
Остаточный ток	Не более 4,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Гистерезис (если потребителем не задано иное значение)	Не более 10%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140

Способ подключения	Кабель 3х0,35 мм²
Материал корпуса	Латунь
Масса	Не более 250 г

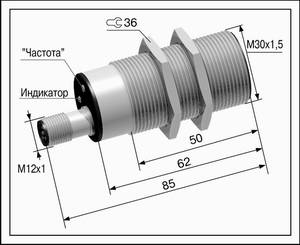

ТипоразмерМ30х1,5, длина 85

Способ монтажа	Встраиваемый заподлицо
Расстояние срабатывания (Sn)	10 мм
Гарантированный интервал срабатывания (Sa)	0 ... 8 мм

Замыкающий	ВБ2Ч.30М.85.10.7.4.С27
Размыкающий	ВБ2Ч.30М.85.10.8.4.С27

Напряжение питания	~24 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания	1 ... 50 Гц
Задержка срабатывания	Нет
Остаточный ток	Не более 4,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Гистерезис (если потребителем не задано иное значение)	Не более 10%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140

Способ подключения	Разъем
Материал корпуса	Латунь
Масса	Не более 250 г

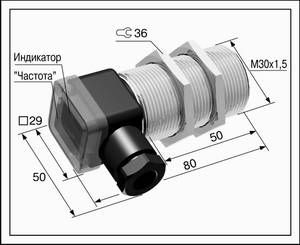

ТипоразмерМ30х1,5, длина 80

Способ монтажа	Встраиваемый заподлицо
Расстояние срабатывания (Sn)	10 мм
Гарантированный интервал срабатывания (Sa)	0 ... 8 мм

Замыкающий	ВБ2Ч.30М.80.10.7.4.В
Размыкающий	ВБ2Ч.30М.80.10.8.4.В

Напряжение питания	~24 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания	1 ... 50 Гц
Задержка срабатывания	Нет
Остаточный ток	Не более 4,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Гистерезис (если потребителем не задано иное значение)	Не более 10%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140

Способ подключения	Клеммная коробка
Материал корпуса	Латунь
Масса	Не более 250 г

ТипоразмерМ30х1,5, длина 80

Способ монтажа	Встраиваемый заподлицо
Расстояние срабатывания (Sn)	10 мм
Гарантированный интервал срабатывания (Sa)	0 ... 8 мм

Замыкающий	ВБ2Ч.30М.80.10.7.4.Z.Т
Размыкающий	ВБ2Ч.30М.80.10.8.4.Z.Т

Напряжение питания	~24 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания	1 ... 50 Гц
Задержка срабатывания	10 c
Остаточный ток	Не более 4,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Гистерезис (если потребителем не задано иное значение)	Не более 10%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140

Способ подключения	Кабель 3х0,35 мм²
Материал корпуса	Латунь
Масса	Не более 250 г

ТипоразмерМ30х1,5, длина 85

Способ монтажа	Встраиваемый заподлицо
Расстояние срабатывания (Sn)	10 мм
Гарантированный интервал срабатывания (Sa)	0 ... 8 мм

Замыкающий	ВБ2Ч.30М.85.10.7.4.С27.Т
Размыкающий	ВБ2Ч.30М.85.10.8.4.С27.Т

Напряжение питания	~24 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания	1 ... 50 Гц
Остаточный ток	Не более 4,0 мА
Задержка срабатывания	10 c
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Гистерезис (если потребителем не задано иное значение)	Не более 10%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140

Способ подключения	Разъем
Материал корпуса	Латунь
Масса	Не более 250 г

ТипоразмерМ30х1,5, длина 80

Способ монтажа	Встраиваемый заподлицо
Расстояние срабатывания (Sn)	10 мм
Гарантированный интервал срабатывания (Sa)	0 ... 8 мм

Замыкающий	ВБ2Ч.30М.80.10.7.4.В.Т
Размыкающий	ВБ2Ч.30М.80.10.8.4.В.Т

Напряжение питания	~24 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания	1 ... 50 Гц
Задержка срабатывания	10 c
Остаточный ток	Не более 4,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Гистерезис (если потребителем не задано иное значение)	Не более 10%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140

Способ подключения	Клеммная коробка
Материал корпуса	Латунь
Масса	Не более 250 г

ТипоразмерМ30х1,5, длина 80

Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	15 мм
Гарантированный интервал срабатывания (Sa)	0 ... 12 мм

Замыкающий	ВБ2Ч.30М.80.15.7.4.Z
Размыкающий	ВБ2Ч.30М.80.15.8.4.Z

Напряжение питания	~24 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания	1 ... 50 Гц
Задержка срабатывания	Нет
Остаточный ток	Не более 4,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Гистерезис (если потребителем не задано иное значение)	Не более 10%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140

Способ подключения	Кабель 3х0,35 мм²
Материал корпуса	Латунь
Масса	Не более 250 г

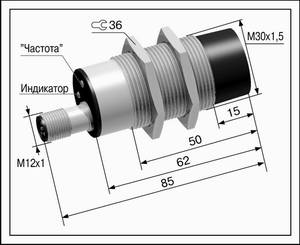

ТипоразмерМ30х1,5, длина 85

Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	15 мм
Гарантированный интервал срабатывания (Sa)	0 ... 12 мм

Замыкающий	ВБ2Ч.30М.85.15.7.4.С27
Размыкающий	ВБ2Ч.30М.85.15.8.4.С27

Напряжение питания	~24 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания	1 ... 50 Гц
Задержка срабатывания	Нет
Остаточный ток	Не более 4,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Гистерезис (если потребителем не задано иное значение)	Не более 10%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140

Способ подключения	Разъем
Материал корпуса	Латунь
Масса	Не более 250 г

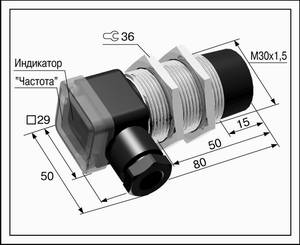

ТипоразмерМ30х1,5, длина 80

Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	15 мм
Гарантированный интервал срабатывания (Sa)	0 ... 12 мм

Замыкающий	ВБ2Ч.30М.80.15.7.4.В
Размыкающий	ВБ2Ч.30М.80.15.8.4.В

Напряжение питания	~24 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания	1 ... 50 Гц
Задержка срабатывания	Нет
Остаточный ток	Не более 4,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Гистерезис (если потребителем не задано иное значение)	Не более 10%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140

Способ подключения	Клеммная коробка
Материал корпуса	Латунь
Масса	Не более 250 г

ТипоразмерМ30х1,5, длина 80

Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	15 мм
Гарантированный интервал срабатывания (Sa)	0 ... 12 мм

Замыкающий	ВБ2Ч.30М.80.15.7.4.Z.Т
Размыкающий	ВБ2Ч.30М.80.15.8.4.Z.Т

Напряжение питания	~24 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания	1 ... 50 Гц
Задержка срабатывания	10 c
Остаточный ток	Не более 4,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Гистерезис (если потребителем не задано иное значение)	Не более 10%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140

Способ подключения	Кабель 3х0,35 мм²
Материал корпуса	Латунь
Масса	Не более 250 г

ТипоразмерМ30х1,5, длина 85

Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	15 мм
Гарантированный интервал срабатывания (Sa)	0 ... 12 мм

Замыкающий	ВБ2Ч.30М.85.15.7.4.С27.Т
Размыкающий	ВБ2Ч.30М.85.15.8.4.С27.Т

Напряжение питания	~24 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания	1 ... 50 Гц
Задержка срабатывания	10 c
Остаточный ток	Не более 4,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Гистерезис (если потребителем не задано иное значение)	Не более 10%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140

Способ подключения	Разъем
Материал корпуса	Латунь
Масса	Не более 250 г

ТипоразмерМ30х1,5, длина 80

Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	15 мм
Гарантированный интервал срабатывания (Sa)	0 ... 12 мм

Замыкающий	ВБ2Ч.30М.80.15.7.4.В.Т
Размыкающий	ВБ2Ч.30М.80.15.8.4.В.Т

Напряжение питания	~24 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания	1 ... 50 Гц
Задержка срабатывания	10 c
Остаточный ток	Не более 4,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Гистерезис (если потребителем не задано иное значение)	Не более 10%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140

Способ подключения	Клеммная коробка
Материал корпуса	Латунь
Масса	Не более 250 г

Схемы подключения:

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 7
Кабельное соединение	Разъемное соединение
Коммутационный элемент - тиристор. Нагрузка включается в разрыв одного из проводов. Корпус имеет отдельный заземляющий вывод.

РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 8
Кабельное соединение	Разъемное соединение
Коммутационный элемент - тиристор. Нагрузка включается в разрыв одного из проводов. Корпус имеет отдельный заземляющий вывод.
