M18, постоянный ток

Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

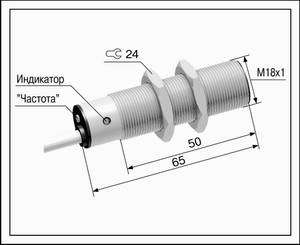

ТипоразмерМ18х1, длина 65

Способ монтажа		Встраиваемый заподлицо
Расстояние срабатывания (Sn)		5 мм
Гарантированный интервал срабатывания (Sa)		0 ... 4 мм
PNP	Замыкающий	ВБ2Ч.18М.65.5.1.1.К
	Размыкающий	ВБ2Ч.18М.65.5.3.1.К
	Переключающий	--

NPN	Замыкающий	ВБ2Ч.18М.65.5.2.1.К
	Размыкающий	ВБ2Ч.18М.65.5.4.1.К
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания		1 ... 50 Гц
Задержка срабатывания		Нет
Потребляемый ток		Не более 10 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Гистерезис (если потребителем не задано иное значение)		Не более 10%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,5 мкФ
Пульсации напряжения питания		Не более 10%
Способ подключения		Кабель 3х0,35 мм²
Материал корпуса		Латунь
Масса		Не более 150 г

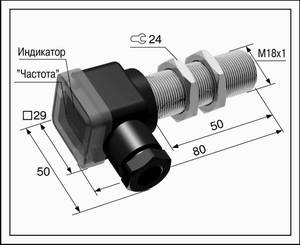

ТипоразмерМ18х1, длина 80

Способ монтажа		Встраиваемый заподлицо
Расстояние срабатывания (Sn)		5 мм
Гарантированный интервал срабатывания (Sa)		0 ... 4 мм
PNP	Замыкающий	ВБ2Ч.18М.80.5.1.1.В
	Размыкающий	ВБ2Ч.18М.80.5.3.1.В
	Переключающий	--

NPN	Замыкающий	ВБ2Ч.18М.80.5.2.1.В
	Размыкающий	ВБ2Ч.18М.80.5.4.1.В
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания		1 ... 50 Гц
Задержка срабатывания		Нет
Потребляемый ток		Не более 10 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Гистерезис (если потребителем не задано иное значение)		Не более 10%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,5 мкФ
Пульсации напряжения питания		Не более 10%
Способ подключения		Клеммная коробка
Материал корпуса		Латунь
Масса		Не более 200 г

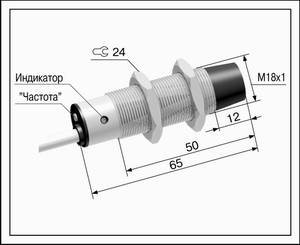

ТипоразмерМ18х1, длина 65

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		8 мм
Гарантированный интервал срабатывания (Sa)		0 ... 6,4 мм
PNP	Замыкающий	ВБ2Ч.18М.65.8.1.1.К
	Размыкающий	ВБ2Ч.18М.65.8.3.1.К
	Переключающий	--

NPN	Замыкающий	ВБ2Ч.18М.65.8.2.1.К
	Размыкающий	ВБ2Ч.18М.65.8.4.1.К
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания		1 ... 50 Гц
Задержка срабатывания		Нет
Потребляемый ток		Не более 10 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Гистерезис (если потребителем не задано иное значение)		Не более 10%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,5 мкФ
Пульсации напряжения питания		Не более 10%
Способ подключения		Кабель 3х0,35 мм²
Материал корпуса		Латунь
Масса		Не более 150 г

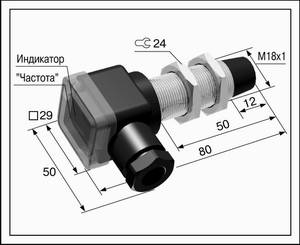

ТипоразмерМ18х1, длина 80

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		8 мм
Гарантированный интервал срабатывания (Sa)		0 ... 6,4 мм
PNP	Замыкающий	ВБ2Ч.18М.80.8.1.1.В
	Размыкающий	ВБ2Ч.18М.80.8.3.1.В
	Переключающий	--

NPN	Замыкающий	ВБ2Ч.18М.80.8.2.1.В
	Размыкающий	ВБ2Ч.18М.80.8.4.1.В
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания		1 ... 50 Гц
Задержка срабатывания		Нет
Потребляемый ток		Не более 10 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Гистерезис (если потребителем не задано иное значение)		Не более 10%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,5 мкФ
Пульсации напряжения питания		Не более 10%
Способ подключения		Клеммная коробка
Материал корпуса		Латунь
Масса		Не более 200 г

ТипоразмерМ18х1, длина 65

Способ монтажа		Встраиваемый заподлицо
Расстояние срабатывания (Sn)		5 мм
Гарантированный интервал срабатывания (Sa)		0 ... 4 мм
PNP	Замыкающий	ВБ2Ч.18М.65.5.1.1.К.Т
	Размыкающий	ВБ2Ч.18М.65.5.3.1.К.Т
	Переключающий	--

NPN	Замыкающий	ВБ2Ч.18М.65.5.2.1.К.Т
	Размыкающий	ВБ2Ч.18М.65.5.4.1.К.Т
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания		1 ... 50 Гц
Задержка срабатывания		10 c
Потребляемый ток		Не более 10 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Гистерезис (если потребителем не задано иное значение)		Не более 10%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,5 мкФ
Пульсации напряжения питания		Не более 10%
Способ подключения		Кабель 3х0,35 мм²
Материал корпуса		Латунь
Масса		Не более 150 г

ТипоразмерМ18х1, длина 80

Способ монтажа		Встраиваемый заподлицо
Расстояние срабатывания (Sn)		5 мм
Гарантированный интервал срабатывания (Sa)		0 ... 4 мм
PNP	Замыкающий	ВБ2Ч.18М.80.5.1.1.В.Т.Т
	Размыкающий	ВБ2Ч.18М.80.5.3.1.В.Т.Т
	Переключающий	--

NPN	Замыкающий	ВБ2Ч.18М.80.5.2.1.В.Т.Т
	Размыкающий	ВБ2Ч.18М.80.5.4.1.В.Т.Т
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания		1 ... 50 Гц
Задержка срабатывания		10 c
Потребляемый ток		Не более 10 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Гистерезис (если потребителем не задано иное значение)		Не более 10%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,5 мкФ
Пульсации напряжения питания		Не более 10%
Способ подключения		Клеммная коробка
Материал корпуса		Латунь
Масса		Не более 200 г

ТипоразмерМ18х1, длина 65

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		8 мм
Гарантированный интервал срабатывания (Sa)		0 ... 6,4 мм
PNP	Замыкающий	ВБ2Ч.18М.65.8.1.1.К
	Размыкающий	ВБ2Ч.18М.65.8.3.1.К
	Переключающий	--

NPN	Замыкающий	ВБ2Ч.18М.65.8.2.1.К
	Размыкающий	ВБ2Ч.18М.65.8.4.1.К
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания		1 ... 50 Гц
Задержка срабатывания		10 c
Потребляемый ток		Не более 10 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Гистерезис (если потребителем не задано иное значение)		Не более 10%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,5 мкФ
Пульсации напряжения питания		Не более 10%
Способ подключения		Кабель 3х0,35 мм²
Материал корпуса		Латунь
Масса		Не более 150 г

ТипоразмерМ18х1, длина 80

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		8 мм
Гарантированный интервал срабатывания (Sa)		0 ... 6,4 мм
PNP	Замыкающий	ВБ2Ч.18М.80.8.1.1.В.Т.Т
	Размыкающий	ВБ2Ч.18М.80.8.3.1.В.Т.Т
	Переключающий	--

NPN	Замыкающий	ВБ2Ч.18М.80.8.2.1.В.Т.Т
	Размыкающий	ВБ2Ч.18М.80.8.4.1.В.Т.Т
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания		1 ... 50 Гц
Задержка срабатывания		10 c
Потребляемый ток		Не более 10 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Гистерезис (если потребителем не задано иное значение)		Не более 10%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,5 мкФ
Пульсации напряжения питания		Не более 10%
Способ подключения		Клеммная коробка
Материал корпуса		Латунь
Масса		Не более 200 г

Схемы подключения:

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 1
Кабельное соединение	Разъемное соединение
Выходной транзистор: PNP с открытым коллектором* Нагрузка подключается между выходом и общим, минусовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 2
Кабельное соединение	Разъемное соединение
Выходной транзистор: NPN с открытым коллектором* Нагрузка подключается между выходом и общим, плюсовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 3
Кабельное соединение	Разъемное соединение
Выходной транзистор: PNP с открытым коллектором* Нагрузка подключается между выходом и общим, минусовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 4
Кабельное соединение	Разъемное соединение
Выходной транзистор: NPN с открытым коллектором* Нагрузка подключается между выходом и общим, плюсовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 5
Кабельное соединение	Разъемное соединение
Два выходных транзистора: PNP с открытым коллектором* Нагрузки подключаются между выходами и общим, минусовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 6
Кабельное соединение	Разъемное соединение
Два выходных транзистора: NPN с открытым коллектором* Нагрузки подключаются между выходами и общим, плюсовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).
