Диаметр корпуса M08

Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

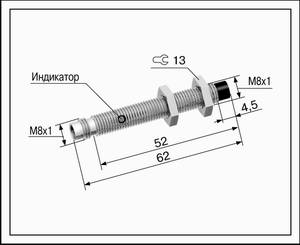

Типоразмер М08х1, длина 62

Способ монтажа		Встраиваемый заподлицо
Расстояние срабатывания (Sn)		1,5 мм
Гарантированный интервал срабатывания (Sa)		0 ... 1,2 мм

PNP	Замыкающий	ВБ2.08М.62.1,5.1.1.С3
	Размыкающий	ВБ2.08М.62.1,5.3.1.С3
	Переключающий	--

NPN	Замыкающий	ВБ2.08М.62.1,5.2.1.С3
	Размыкающий	ВБ2.08М.62.1,5.4.1.С3
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		200 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		1500 Гц
Потребляемый ток		Не более 8,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP67
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Способ подключения		Разъем
Материал корпуса		Латунь
Масса		Не более 80 г

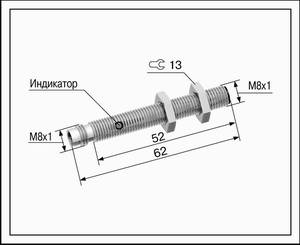

Типоразмер М08х1, длина 62

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		2,5 мм
Гарантированный интервал срабатывания (Sa)		0 ... 2 мм
PNP	Замыкающий	ВБ2.08М.62.2,5.1.1.С3
	Размыкающий	ВБ2.08М.62.2,5.3.1.С3
	Переключающий	--
NPN	Замыкающий	ВБ2.08М.62.2,5.2.1.С3
	Размыкающий	ВБ2.08М.62.2,5.4.1.С3
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		200 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		1000 Гц
Потребляемый ток		Не более 8,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть

Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP67
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Способ подключения		Разъем
Материал корпуса		Латунь
Масса		Не более 80 г

Схемы подключения:

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 1
Кабельное соединение	Разъемное соединение
Выходной транзистор: PNP с открытым коллектором* Нагрузка подключается между выходом и общим, минусовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 2
Кабельное соединение	Разъемное соединение
Выходной транзистор: NPN с открытым коллектором* Нагрузка подключается между выходом и общим, плюсовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 3
Кабельное соединение	Разъемное соединение
Выходной транзистор: PNP с открытым коллектором* Нагрузка подключается между выходом и общим, минусовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 4
Кабельное соединение	Разъемное соединение
Выходной транзистор: NPN с открытым коллектором* Нагрузка подключается между выходом и общим, плюсовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 5
Кабельное соединение	Разъемное соединение
Два выходных транзистора: PNP с открытым коллектором* Нагрузки подключаются между выходами и общим, минусовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 6
Кабельное соединение	Разъемное соединение
Два выходных транзистора: NPN с открытым коллектором* Нагрузки подключаются между выходами и общим, плюсовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).
