ПРОДУКЦИЯ // Бecкoнтaктныe выключaтeли // Индуктивныe бecкoнтaктныe выключaтeли //

Корпуса специальной формы, переменный ток

Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

60 мм х 60 мм (исполнение 33)

Способ монтажа	Встраиваемый заподлицо
Расстояние срабатывания (Sn)	20 мм
Гарантированный интервал срабатывания (Sa)	0 ... 16 мм

Замыкающий	ВБ2.33.хх.20.7.2.К
Размыкающий	ВБ2.33.хх.20.8.2.К

Напряжение питания	~35 ... 250 В, 45 ... 65 Гц
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания максимальная	100 Гц
Остаточный ток	Не более 3,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Воспроизводимость	5%
Гистерезис	Не более 15%
Степень защиты	IP67
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	AC140
Класс изоляции

Способ подключения	Кабель 3х0,35 мм²
Материал корпуса	Пластик
Масса	Не более 250 г

60 мм х 60 мм (исполнение 33)

Способ монтажа	Встраиваемый заподлицо
Расстояние срабатывания (Sn)	20 мм
Гарантированный интервал срабатывания (Sa)	0 ... 16 мм

Замыкающий	ВБ2.33.хх.20.7.2.С27
Размыкающий	ВБ2.33.хх.20.8.2.С27

Напряжение питания	~35 ... 250 В, 45 ... 65 Гц
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания максимальная	100 Гц
Остаточный ток	Не более 3,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Воспроизводимость	5%
Гистерезис	Не более 15%
Степень защиты	IP67
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	AC140
Класс изоляции

Способ подключения	Разъем
Материал корпуса	Пластик
Масса	Не более 250 г

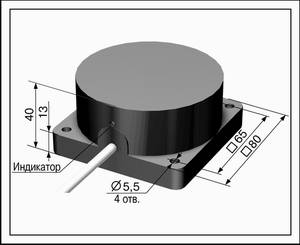

80 мм х 80 мм (исполнение 34)

Способ монтажа	Встраиваемый заподлицо
Расстояние срабатывания (Sn)	25 мм
Гарантированный интервал срабатывания (Sa)	0 ... 20 мм

Замыкающий	ВБ2.34.хх.25.7.2.К
Размыкающий	ВБ2.34.хх.25.8.2.К

Напряжение питания	~35 ... 250 В, 45 ... 65 Гц
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания максимальная	100 Гц
Остаточный ток	Не более 3,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Воспроизводимость	5%
Гистерезис	Не более 15%
Степень защиты	IP67
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	AC140
Класс изоляции

Способ подключения	Кабель 3х0,35 мм²
Материал корпуса	Пластик
Масса	Не более 400 г

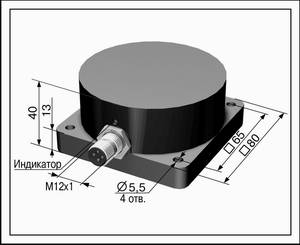

80 мм х 80 мм (исполнение 34)

Способ монтажа	Встраиваемый заподлицо
Расстояние срабатывания (Sn)	25 мм
Гарантированный интервал срабатывания (Sa)	0 ... 20 мм

Замыкающий	ВБ2.34.хх.25.7.2.С27
Размыкающий	ВБ2.34.хх.25.8.2.С27

Напряжение питания	~35 ... 250 В, 45 ... 65 Гц
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания максимальная	100 Гц
Остаточный ток	Не более 3,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Воспроизводимость	5%
Гистерезис	Не более 15%
Степень защиты	IP67
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	AC140
Класс изоляции

Способ подключения	Разъем
Материал корпуса	Пластик
Масса	Не более 400 г

40 мм х 40 мм (исполнение 39)
Выключатель с изменяемым положением активной поверхности
Способ монтажа	Встраиваемый заподлицо
Расстояние срабатывания (Sn)	15 мм
Гарантированный интервал срабатывания (Sa)	0 ... 12 мм

Замыкающий	ВБ2.39.хх.15.7.2.С27
Размыкающий	ВБ2.39.хх.15.8.2.С27

Напряжение питания	~35 ... 250 В, 45 ... 65 Гц
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания максимальная	100 Гц
Остаточный ток	Не более 3,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Воспроизводимость	5%
Гистерезис	Не более 15%
Степень защиты	IP67
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	AC140
Класс изоляции

Способ подключения	Разъем
Материал корпуса	Пластик
Масса	Не более 250 г

60 мм х 60 мм (исполнение 33)

Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	30 мм
Гарантированный интервал срабатывания (Sa)	0 ... 24 мм

Замыкающий	ВБ2.33.хх.30.7.2.К
Размыкающий	ВБ2.33.хх.30.8.2.К

Напряжение питания	~35 ... 250 В, 45 ... 65 Гц
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания максимальная	100 Гц
Остаточный ток	Не более 3,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Воспроизводимость	5%
Гистерезис	Не более 15%
Степень защиты	IP67
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	AC140
Класс изоляции

Способ подключения	Кабель 3х0,35 мм²
Материал корпуса	Пластик
Масса	Не более 250 г

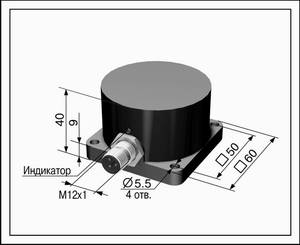

60 мм х 60 мм (исполнение 33)

Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	30 мм
Гарантированный интервал срабатывания (Sa)	0 ... 24 мм

Замыкающий	ВБ2.33.хх.30.7.2.С27
Размыкающий	ВБ2.33.хх.30.8.2.С27

Напряжение питания	~35 ... 250 В, 45 ... 65 Гц
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания максимальная	100 Гц
Остаточный ток	Не более 3,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Воспроизводимость	5%
Гистерезис	Не более 15%
Степень защиты	IP67
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	AC140
Класс изоляции

Способ подключения	Разъем
Материал корпуса	Пластик
Масса	Не более 250 г

80 мм х 80 мм (исполнение 34)

Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	45 мм
Гарантированный интервал срабатывания (Sa)	0 ... 36 мм

Замыкающий	ВБ2.34.хх.45.7.2.К
Размыкающий	ВБ2.34.хх.45.8.2.К

Напряжение питания	~35 ... 250 В, 45 ... 65 Гц
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания максимальная	100 Гц
Остаточный ток	Не более 3,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Воспроизводимость	5%
Гистерезис	Не более 15%
Степень защиты	IP67
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	AC140
Класс изоляции

Способ подключения	Кабель 3х0,35 мм²
Материал корпуса	Пластик
Масса	Не более 400 г

80 мм х 80 мм (исполнение 34)

Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	45 мм
Гарантированный интервал срабатывания (Sa)	0 ... 36 мм

Замыкающий	ВБ2.34.хх.45.7.2.С27
Размыкающий	ВБ2.34.хх.45.8.2.С27

Напряжение питания	~35 ... 250 В, 45 ... 65 Гц
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания максимальная	100 Гц
Остаточный ток	Не более 3,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Воспроизводимость	5%
Гистерезис	Не более 15%
Степень защиты	IP67
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	AC140
Класс изоляции

Способ подключения	Разъем
Материал корпуса	Пластик
Масса	Не более 400 г

40 мм х 40 мм (исполнение 39)
Выключатель с изменяемым положением активной поверхности
Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	20 мм
Гарантированный интервал срабатывания (Sa)	0 ... 16 мм

Замыкающий	ВБ2.39.хх.20.7.2.С27
Размыкающий	ВБ2.39.хх.20.8.2.С27

Напряжение питания	~35 ... 250 В, 45 ... 65 Гц
Ток нагрузки максимальный	250 мА
Падение напряжения	Не более 10 В
Частота срабатывания максимальная	100 Гц
Остаточный ток	Не более 3,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Есть

Воспроизводимость	5%
Гистерезис	Не более 15%
Степень защиты	IP67
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	AC140
Класс изоляции

Способ подключения	Разъем
Материал корпуса	Пластик
Масса	Не более 250 г

Схемы подключения:

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 7
Кабельное соединение	Разъемное соединение
Коммутационный элемент - тиристор. Нагрузка включается в разрыв одного из проводов. Корпус имеет отдельный заземляющий вывод.

РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 8
Кабельное соединение	Разъемное соединение
Коммутационный элемент - тиристор. Нагрузка включается в разрыв одного из проводов. Корпус имеет отдельный заземляющий вывод.
