Корпуса специальной формы, постоянный ток


Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

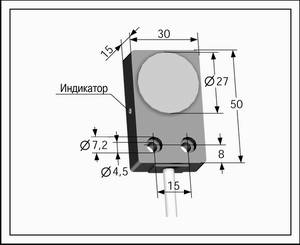

   30 мм х 50 мм   (исполнение 32)

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

8 мм

Гарантированный интервал срабатывания (Sa)

0 ... 6,5 мм

PNP

Замыкающий

ВБ2.32.хх.8.1.1.К

Размыкающий

ВБ2.32.хх.8.3.1.К

Переключающий

--

NPN

Замыкающий

ВБ2.32.хх.8.2.1.К

Размыкающий

ВБ2.32.хх.8.4.1.К

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

300 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,5 мкФ

Пульсации напряжения питания

Не более 10%

Класс изоляции

Способ подключения

Кабель3х0,12 мм2

Материал корпуса

Пластик

Масса

Не более 50 г

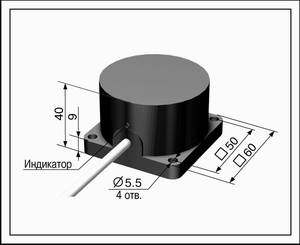

   60 мм х 60 мм   (исполнение 33)

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

20 мм

Гарантированный интервал срабатывания (Sa)

0 ... 16 мм

PNP

Замыкающий

ВБ2.33.хх.20.1.1.К

Размыкающий

ВБ2.33.хх.20.3.1.К

Переключающий

* ВБ2.33.хх.20.5.1.К

NPN

Замыкающий

ВБ2.33.хх.20.2.1.К

Размыкающий

ВБ2.33.хх.20.4.1.К

Переключающий

* ВБ2.33.хх.20.6.1.К

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

100 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,5 мкФ

Пульсации напряжения питания

Не более 10%

Класс изоляции

Способ подключения

Кабель 3х0,35 мм2
(* Кабель 4х0,2 мм2)

Материал корпуса

Пластик

Масса

Не более 250 г

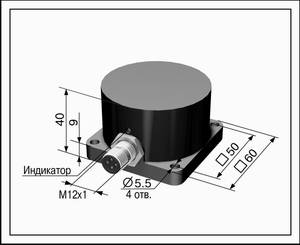

   60 мм х 60 мм   (исполнение 33)

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

20 мм

Гарантированный интервал срабатывания (Sa)

0 ... 16 мм

PNP

Замыкающий

ВБ2.33.хх.20.1.1.C4

Размыкающий

ВБ2.33.хх.20.3.1.C4

Переключающий

ВБ2.33.хх.20.5.1.C4

NPN

Замыкающий

ВБ2.33.хх.20.2.1.C4

Размыкающий

ВБ2.33.хх.20.4.1.C4

Переключающий

ВБ2.33.хх.20.6.1.C4

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

100 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,5 мкФ

Пульсации напряжения питания

Не более 10%

Класс изоляции

Способ подключения

Разъем

Материал корпуса

Пластик

Масса

Не более 250 г



   80мм х 80 мм   (исполнение 34)

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

25 мм

Гарантированный интервал срабатывания (Sa)

0 ... 20 мм

PNP

Замыкающий

ВБ2.34.хх.25.1.1.К

Размыкающий

ВБ2.34.хх.25.3.1.К

Переключающий

* ВБ2.34.хх.25.5.1.К

NPN

Замыкающий

ВБ2.34.хх.25.2.1.К

Размыкающий

ВБ2.34.хх.25.4.1.К

Переключающий

* ВБ2.34.хх.25.6.1.К

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

100 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,5 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Кабель 3х0,35 мм2
(* Кабель 4х0,2 мм2)

Материал корпуса

Пластик

Масса

Не более 400 г



   80 мм х 80 мм   (исполнение 34)

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

25 мм

Гарантированный интервал срабатывания (Sa)

0 ... 20 мм

PNP

Замыкающий

ВБ2.34.хх.25.1.1.C4

Размыкающий

ВБ2.34.хх.25.3.1.C4

Переключающий

ВБ2.34.хх.25.5.1.C4

NPN

Замыкающий

ВБ2.34.хх.25.2.1.C4

Размыкающий

ВБ2.34.хх.25.4.1.C4

Переключающий

ВБ2.34.хх.25.6.1.C4

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

100 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,5 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Разъем

Материал корпуса

Пластик

Масса

Не более 400 г

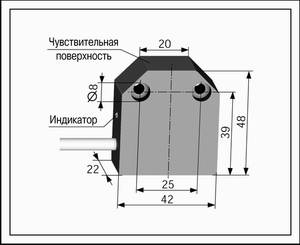

    42 мм х 48 мм   (исполнение 38)

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

5 мм

Гарантированный интервал срабатывания (Sa)

0 ... 4 мм

PNP

Замыкающий

ВБ2.38.хх.4.1.1.К

Размыкающий

ВБ2.38.хх.4.3.1.К

Переключающий

--

NPN

Замыкающий

ВБ2.38.хх.4.2.1.К

Размыкающий

ВБ2.38.хх.4.4.1.К

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

500 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,5 мкФ

Пульсации напряжения питания

Не более 10%

Класс изоляции

Способ подключения

Кабель 3х0,35 мм2

Материал корпуса

Пластик

Масса

Не более 100 г

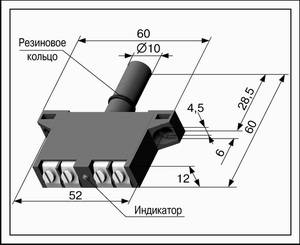

    исполнение 41

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

2,0 мм

Гарантированный интервал срабатывания (Sa)

0 ... 1,6 мм

PNP

Замыкающий

ВБ2.41.хх.2.1.1.В

Размыкающий

ВБ2.41.хх.2.3.1.В

Переключающий

ВБ2.41.хх.2.5.1.В

NPN

Замыкающий

ВБ2.41.хх.2.2.1.В

Размыкающий

ВБ2.41.хх.2.4.1.В

Переключающий

ВБ2.41.хх.2.6.1.В

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

800 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,5 мкФ

Пульсации напряжения питания

Не более 10%

Класс изоляции

Способ подключения

Винтовой зажим

Материал корпуса

Пластик

Масса

Не более 150 г

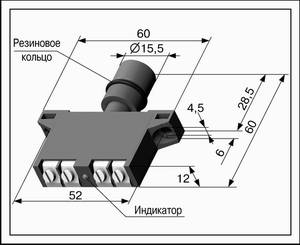

    исполнение 41

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

5,0 мм

Гарантированный интервал срабатывания (Sa)

0 ... 4,0 мм

PNP

Замыкающий

ВБ2.41.хх.5.1.1.В

Размыкающий

ВБ2.41.хх.5.3.1.В

Переключающий

ВБ2.41.хх.5.5.1.В

NPN

Замыкающий

ВБ2.41.хх.5.2.1.В

Размыкающий

ВБ2.41.хх.5.4.1.В

Переключающий

ВБ2.41.хх.5.6.1.В

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

600 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,5 мкФ

Пульсации напряжения питания

Не более 10%

Класс изоляции

Способ подключения

Винтовой зажим

Материал корпуса

Пластик

Масса

Не более 150 г



   30 мм х 50 мм   (исполнение 32)

Способ монтажа

Не встраиваемый заподлицо

Расстояние срабатывания (Sn)

15 мм

Гарантированный интервал срабатывания (Sa)

0 ... 12 мм

PNP

Замыкающий

ВБ2.32.хх.15.1.1.К

Размыкающий

ВБ2.32.хх.15.3.1.К

Переключающий

--

NPN

Замыкающий

ВБ2.32.хх.15.2.1.К

Размыкающий

ВБ2.32.хх.15.4.1.К

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

200 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,5 мкФ

Пульсации напряжения питания

Не более 10%

Класс изоляции

Способ подключения

Кабель3х0,12 мм2

Материал корпуса

Пластик

Масса

Не более 50 г



   60 мм х 60 мм   (исполнение 33)

Способ монтажа

Не встраиваемый заподлицо

Расстояние срабатывания (Sn)

30 мм

Гарантированный интервал срабатывания (Sa)

0 ... 24 мм

PNP

Замыкающий

ВБ2.33.хх.30.1.1.К

Размыкающий

ВБ2.33.хх.30.3.1.К

Переключающий

* ВБ2.33.хх.30.5.1.К

NPN

Замыкающий

ВБ2.33.хх.30.2.1.К

Размыкающий

ВБ2.33.хх.30.4.1.К

Переключающий

* ВБ2.33.хх.30.6.1.К

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

50 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,5 мкФ

Пульсации напряжения питания

Не более 10%

Класс изоляции

Способ подключения

Кабель 3х0,35 мм2
(* Кабель 4х0,2 мм2)

Материал корпуса

Пластик

Масса

Не более 250 г



   60 мм х 60 мм   (исполнение 33)

Способ монтажа

Не встраиваемый заподлицо

Расстояние срабатывания (Sn)

30 мм

Гарантированный интервал срабатывания (Sa)

0 ... 24 мм

PNP

Замыкающий

ВБ2.33.хх.30.1.1.C4

Размыкающий

ВБ2.33.хх.30.3.1.C4

Переключающий

ВБ2.33.хх.30.5.1.C4

NPN

Замыкающий

ВБ2.33.хх.30.2.1.C4

Размыкающий

ВБ2.33.хх.30.4.1.C4

Переключающий

ВБ2.33.хх.30.6.1.C4

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

50 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,5 мкФ

Пульсации напряжения питания

Не более 10%

Класс изоляции

Способ подключения

Разъем

Материал корпуса

Пластик

Масса

Не более 250 г



   80 мм х 80 мм   (исполнение 34)

Способ монтажа

Не встраиваемый заподлицо

Расстояние срабатывания (Sn)

45 мм

Гарантированный интервал срабатывания (Sa)

0 ... 36 мм

PNP

Замыкающий

ВБ2.34.хх.45.1.1.К

Размыкающий

ВБ2.34.хх.45.3.1.К

Переключающий

* ВБ2.34.хх.45.5.1.К

NPN

Замыкающий

ВБ2.34.хх.45.2.1.К

Размыкающий

ВБ2.34.хх.45.4.1.К

Переключающий

* ВБ2.34.хх.45.6.1.К

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

50 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,5 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Кабель 3х0,35 мм2
(* Кабель 4х0,2 мм2)

Материал корпуса

Пластик

Масса

Не более 400 г



   80 мм х 80 мм   (исполнение 34)

Способ монтажа

Не встраиваемый заподлицо

Расстояние срабатывания (Sn)

45 мм

Гарантированный интервал срабатывания (Sa)

0 ... 36 мм

PNP

Замыкающий

ВБ2.34.хх.45.1.1.C4

Размыкающий

ВБ2.34.хх.45.3.1.C4

Переключающий

ВБ2.34.хх.45.5.1.C4

NPN

Замыкающий

ВБ2.34.хх.45.2.1.C4

Размыкающий

ВБ2.34.хх.45.4.1.C4

Переключающий

ВБ2.34.хх.45.6.1.C4

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

50 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,5 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Разъем

Материал корпуса

Пластик

Масса

Не более 400 г



    40 мм х 40 мм   (исполнение 39)

Выключатель с изменяемым положением активной поверхности
особенности применения ВБ.39.хх.20.х.1.С4

Способ монтажа

Не встраиваемый заподлицо

Расстояние срабатывания (Sn)

20 мм

Гарантированный интервал срабатывания (Sa)

0 ... 16 мм

PNP

Замыкающий

ВБ2.39.хх.20.1.1.С4

Размыкающий

ВБ2.39.хх.20.3.1.С4

Переключающий

ВБ2.39.хх.20.5.1.С4

NPN

Замыкающий

ВБ2.39.хх.20.2.1.С4

Размыкающий

ВБ2.39.хх.20.4.1.С4

Переключающий

ВБ2.39.хх.20.6.1.С4

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

150 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,5 мкФ

Пульсации напряжения питания

Не более 10%

Класс изоляции

Способ подключения

Разъем

Материал корпуса

Пластик

Масса

Не более 250 г



Схемы подключения:

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 1

Кабельное соединение

Разъемное соединение

Выходной транзистор: PNP с открытым коллектором*

Нагрузка подключается между выходом и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 2

Кабельное соединение

Разъемное соединение

Выходной транзистор: NPN с открытым коллектором*

Нагрузка подключается между выходом и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 3

Кабельное соединение

Разъемное соединение

Выходной транзистор: PNP с открытым коллектором*

Нагрузка подключается между выходом и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 4

Кабельное соединение

Разъемное соединение

Выходной транзистор: NPN с открытым коллектором*

Нагрузка подключается между выходом и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 5

Кабельное соединение

Разъемное соединение

Два выходных транзистора: PNP с открытым коллектором*

Нагрузки подключаются между выходами и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 6

Кабельное соединение

Разъемное соединение

Два выходных транзистора: NPN с открытым коллектором*

Нагрузки подключаются между выходами и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).


ЗАО "МЕГА-К"

248017, Россия, г.Калуга, ул.Московская 282а
Тел.: тел./факс (0842) 510 879, тел. (0842) 510 671
E-mail: megak@kaluga.ru



Поиск:

Продукция:

Выключатель оптический Выключатель

оптический с универсальным питанием 20—240V DC/AC

Выключатель оптический Счетчик универсальный

S1500 с шестиразрядным индикатором
