Диаметр корпуса 30, постоянный ток


Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

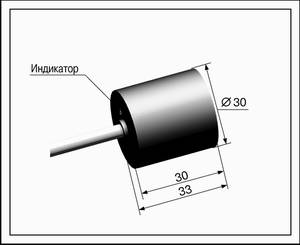

   Диаметр 30,   длина 33

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

10 мм

Гарантированный интервал срабатывания (Sa)

0 ... 8 мм

PNP

Замыкающий

ВБ2.30.33.10.1.1.К

Размыкающий

ВБ2.30.33.10.3.1.К

Переключающий

--

NPN

Замыкающий

ВБ2.30.33.10.2.1.К

Размыкающий

ВБ2.30.33.10.4.1.К

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

300 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Класс изоляции

Способ подключения

Кабель3х0,35 мм2

Материал корпуса

Пластик

Масса

Не более 150 г

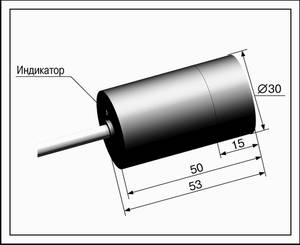

   Диаметр 30,   длина 53

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

10 мм

Гарантированный интервал срабатывания (Sa)

0 ... 8 мм

PNP

Замыкающий

ВБ2.30.53.10.1.1.К

Размыкающий

ВБ2.30.53.10.3.1.К

Переключающий

* ВБ2.30.53.10.5.1.К

NPN

Замыкающий

ВБ2.30.53.10.2.1.К

Размыкающий

ВБ2.30.53.10.4.1.К

Переключающий

* ВБ2.30.53.10.6.1.К

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

300 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Класс изоляции

Способ подключения

Кабель 3х0,35 мм2
(* Кабель 4х0,2 мм2)

Материал корпуса

Пластик

Масса

Не более 200 г



   Диаметр 30,   длина 33

Способ монтажа

Не встраиваемый заподлицо

Расстояние срабатывания (Sn)

15 мм

Гарантированный интервал срабатывания (Sa)

0 ... 12 мм

PNP

Замыкающий

ВБ2.30.33.15.1.1.К

Размыкающий

ВБ2.30.33.15.3.1.К

Переключающий

--

NPN

Замыкающий

ВБ2.30.33.15.2.1.К

Размыкающий

ВБ2.30.33.15.4.1.К

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

100 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Класс изоляции

Способ подключения

Кабель3х0,35 мм2

Материал корпуса

Пластик

Масса

Не более 150 г



   Диаметр 30,   длина 53

Способ монтажа

Не встраиваемый заподлицо

Расстояние срабатывания (Sn)

15 мм

Гарантированный интервал срабатывания (Sa)

0 ... 12 мм

PNP

Замыкающий

ВБ2.30.53.15.1.1.К

Размыкающий

ВБ2.30.53.15.3.1.К

Переключающий

* ВБ2.30.53.15.5.1.К

NPN

Замыкающий

ВБ2.30.53.15.2.1.К

Размыкающий

ВБ2.30.53.15.4.1.К

Переключающий

* ВБ2.30.53.15.6.1.К

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

100 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Класс изоляции

Способ подключения

Кабель 3х0,35 мм2
(* Кабель 4х0,2 мм2)

Материал корпуса

Пластик

Масса

Не более 200 г



Схемы подключения:

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 1

Кабельное соединение

Разъемное соединение

Выходной транзистор: PNP с открытым коллектором*

Нагрузка подключается между выходом и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 2

Кабельное соединение

Разъемное соединение

Выходной транзистор: NPN с открытым коллектором*

Нагрузка подключается между выходом и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 3

Кабельное соединение

Разъемное соединение

Выходной транзистор: PNP с открытым коллектором*

Нагрузка подключается между выходом и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 4

Кабельное соединение

Разъемное соединение

Выходной транзистор: NPN с открытым коллектором*

Нагрузка подключается между выходом и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 5

Кабельное соединение

Разъемное соединение

Два выходных транзистора: PNP с открытым коллектором*

Нагрузки подключаются между выходами и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 6

Кабельное соединение

Разъемное соединение

Два выходных транзистора: NPN с открытым коллектором*

Нагрузки подключаются между выходами и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).
