M12, постоянный ток


Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

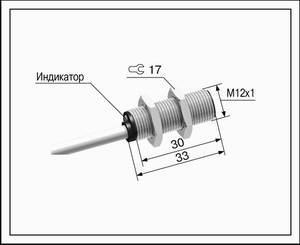

Типоразмер М12х1, длина 33

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

2,0 мм

Гарантированный интервал срабатывания (Sa)

0 ... 1,6 мм

PNP

Замыкающий

ВБ2.12М.33.2.1.1.К

Размыкающий

ВБ2.12М.33.2.3.1.К

Переключающий

--

NPN

Замыкающий

ВБ2.12М.33.2.2.1.К

Размыкающий

ВБ2.12М.33.2.4.1.К

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

800 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Нет

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Кабель3х0,35 мм2

Материал корпуса

Латунь

Масса

Не более 90 г



Типоразмер М12х1, длина 33

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

2,0 мм

Гарантированный интервал срабатывания (Sa)

0 ... 1,6 мм

PNP

Замыкающий

ВБ2.12М.33.2.1.1.К/C18

Размыкающий

ВБ2.12М.33.2.3.1.К/C18

Переключающий

--

NPN

Замыкающий

ВБ2.12М.33.2.2.1.К/C18

Размыкающий

ВБ2.12М.33.2.4.1.К/C18

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

800 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Нет

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Кабель3х0,35 мм2 с разъемом С18

Материал корпуса

Латунь

Масса

Не более 90 г

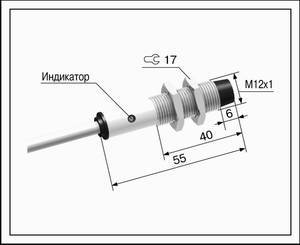

Типоразмер М12х1, длина 55

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

2,0 мм

Гарантированный интервал срабатывания (Sa)

0 ... 1,6 мм

PNP

Замыкающий

ВБ2.12М.55.2.1.1.К

Размыкающий

ВБ2.12М.55.2.3.1.К

Переключающий

* ВБ2.12М.55.2.5.1.К

NPN

Замыкающий

ВБ2.12М.55.2.2.1.К

Размыкающий

ВБ2.12М.55.2.4.1.К

Переключающий

* ВБ2.12М.55.2.6.1.К

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

800 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть (* Нет)

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Кабель 3х0,35 мм2
(* Кабель 4х0,2 мм2)

Материал корпуса

Латунь

Масса

Не более 100 г

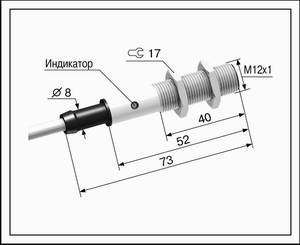

Типоразмер М12х1, длина 73

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

2,0 мм

Гарантированный интервал срабатывания (Sa)

0 ... 1,6 мм

PNP

Замыкающий

ВБ2.12М.73.2.1.1.Z

Размыкающий

ВБ2.12М.73.2.3.1.Z

Переключающий

* ВБ2.12М.73.2.5.1.Z

NPN

Замыкающий

ВБ2.12М.73.2.2.1.Z

Размыкающий

ВБ2.12М.73.2.4.1.Z

Переключающий

* ВБ2.12М.73.2.6.1.Z

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

800 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть (* Нет)

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Кабель 3х0,35 мм2
(* Кабель 4х0,2 мм2)

Материал корпуса

Латунь

Масса

Не более 100 г

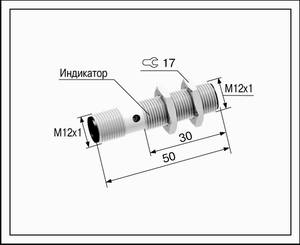

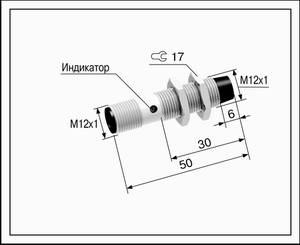

Типоразмер; М12х1, длина 50

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

2,0 мм

Гарантированный интервал срабатывания (Sa)

0 ... 1,6 мм

PNP

Замыкающий

ВБ2.12М.50.2.1.1.С4

Размыкающий

ВБ2.12М.50.2.3.1.С4

Переключающий

--

NPN

Замыкающий

ВБ2.12М.50.2.2.1.С4

Размыкающий

ВБ2.12М.50.2.4.1.С4

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

800 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Нет

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Разъем

Материал корпуса

Латунь

Масса

Не более 100 г

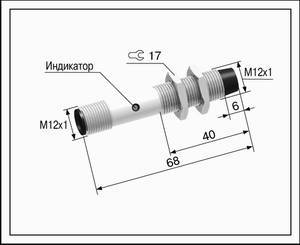

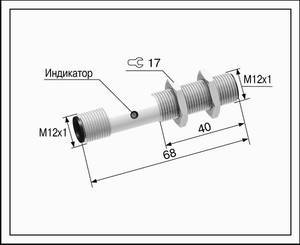

Типоразмер М12х1, длина 68

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

2,0 мм

Гарантированный интервал срабатывания (Sa)

0 ... 1,6 мм

PNP

Замыкающий

ВБ2.12М.68.2.1.1.С4

Размыкающий

ВБ2.12М.68.2.3.1.С4

Переключающий

* ВБ2.12М.68.2.5.1.С4

NPN

Замыкающий

ВБ2.12М.68.2.2.1.С4

Размыкающий

ВБ2.12М.68.2.4.1.С4

Переключающий

* ВБ2.12М.68.2.6.1.С4

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

800 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть (* Нет)

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Разъем

Материал корпуса

Латунь

Масса

Не более 100 г



Типоразмер М12х1, длина 80

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

2,0 мм

Гарантированный интервал срабатывания (Sa)

0 ... 1,6 мм

PNP

Замыкающий

ВБ2.12М.80.2.1.1.В

Размыкающий

ВБ2.12М.80.2.3.1.В

Переключающий

--

NPN

Замыкающий

ВБ2.12М.80.2.2.1.В

Размыкающий

ВБ2.12М.80.2.4.1.В

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

800 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Клеммная коробка

Материал корпуса

Латунь

Масса

Не более 100 г

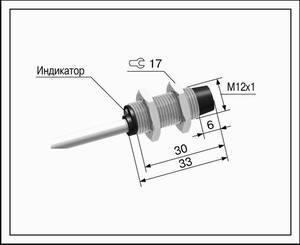

Типоразмер М12х1, длина 33

Способ монтажа

Не встраиваемый заподлицо

Расстояние срабатывания (Sn)

4,0 мм

Гарантированный интервал срабатывания (Sa)

0 ... 3,2 мм

PNP

Замыкающий

ВБ2.12М.33.4.1.1.К

Размыкающий

ВБ2.12М.33.4.3.1.К

Переключающий

--

NPN

Замыкающий

ВБ2.12М.33.4.2.1.К

Размыкающий

ВБ2.12М.33.4.4.1.К

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

600 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Нет

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Кабель3х0,35 мм2

Материал корпуса

Латунь

Масса

Не более 90 г

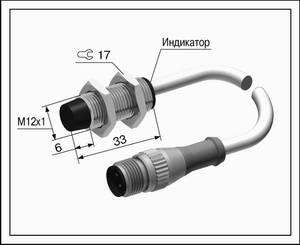

Типоразмер М12х1, длина 33

Способ монтажа

Не встраиваемый заподлицо

Расстояние срабатывания (Sn)

4,0 мм

Гарантированный интервал срабатывания (Sa)

0 ... 3,2 мм

PNP

Замыкающий

ВБ2.12М.33.4.1.1.К/C18

Размыкающий

ВБ2.12М.33.4.3.1.К/C18

Переключающий

--

NPN

Замыкающий

ВБ2.12М.33.4.2.1.К/C18

Размыкающий

ВБ2.12М.33.4.4.1.К/C18

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

600 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Нет

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Кабель3х0,35 мм2 с разъемом С18

Материал корпуса

Латунь

Масса

Не более 90 г

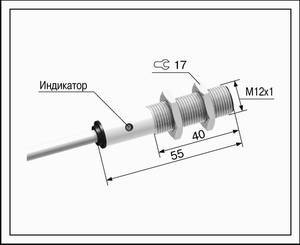

Типоразмер М12х1, длина 55

Способ монтажа

Не встраиваемый заподлицо

Расстояние срабатывания (Sn)

4,0 мм

Гарантированный интервал срабатывания (Sa)

0 ... 3,2 мм

PNP

Замыкающий

ВБ2.12М.55.4.1.1.К

Размыкающий

ВБ2.12М.55.4.3.1.К

Переключающий

* ВБ2.12М.55.4.5.1.К

NPN

Замыкающий

ВБ2.12М.55.4.2.1.К

Размыкающий

ВБ2.12М.55.4.4.1.К

Переключающий

* ВБ2.12М.55.4.6.1.К

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

600 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть (* Нет)

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Кабель 3х0,35 мм2
(* Кабель 4х0,2 мм2)

Материал корпуса

Латунь

Масса

Не более 100 г

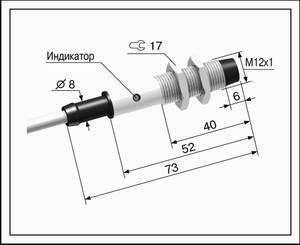

Типоразмер М12х1, длина 73

Способ монтажа

Не встраиваемый заподлицо

Расстояние срабатывания (Sn)

4,0 мм

Гарантированный интервал срабатывания (Sa)

0 ... 3,2 мм

PNP

Замыкающий

ВБ2.12М.73.4.1.1.Z

Размыкающий

ВБ2.12М.73.4.3.1.Z

Переключающий

* ВБ2.12М.73.4.5.1.Z

NPN

Замыкающий

ВБ2.12М.73.4.2.1.Z

Размыкающий

ВБ2.12М.73.4.4.1.Z

Переключающий

* ВБ2.12М.73.4.6.1.Z

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

600 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть (* Нет)

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Кабель 3х0,35 мм2
(* Кабель 4х0,2 мм2)

Материал корпуса

Латунь

Масса

Не более 100 г



Типоразмер; М12х1, длина 50

Способ монтажа

Не встраиваемый заподлицо

Расстояние срабатывания (Sn)

4,0 мм

Гарантированный интервал срабатывания (Sa)

0 ... 3,2 мм

PNP

Замыкающий

ВБ2.12М.50.4.1.1.С4

Размыкающий

ВБ2.12М.50.4.3.1.С4

Переключающий

--

NPN

Замыкающий

ВБ2.12М.50.4.2.1.С4

Размыкающий

ВБ2.12М.50.4.4.1.С4

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

600 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Нет

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Разъем

Материал корпуса

Латунь

Масса

Не более 100 г



Типоразмер М12х1, длина 68

Способ монтажа

Не встраиваемый заподлицо

Расстояние срабатывания (Sn)

4,0 мм

Гарантированный интервал срабатывания (Sa)

0 ... 3,2 мм

PNP

Замыкающий

ВБ2.12М.68.4.1.1.С4

Размыкающий

ВБ2.12М.68.4.3.1.С4

Переключающий

* ВБ2.12М.68.4.5.1.С4

NPN

Замыкающий

ВБ2.12М.68.4.2.1.С4

Размыкающий

ВБ2.12М.68.4.4.1.С4

Переключающий

* ВБ2.12М.68.4.6.1.С4

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

600 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть (* Нет)

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Разъем

Материал корпуса

Латунь

Масса

Не более 100 г



Типоразмер М12х1, длина 80

Способ монтажа

Не встраиваемый заподлицо

Расстояние срабатывания (Sn)

4,0 мм

Гарантированный интервал срабатывания (Sa)

0 ... 3,2 мм

PNP

Замыкающий

ВБ2.12М.80.4.1.1.В

Размыкающий

ВБ2.12М.80.4.3.1.В

Переключающий

--

NPN

Замыкающий

ВБ2.12М.80.4.2.1.В

Размыкающий

ВБ2.12М.80.4.4.1.В

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

300 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

600 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Клеммная коробка

Материал корпуса

Латунь

Масса

Не более 100 г



Схемы подключения:

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 1

Кабельное соединение

Разъемное соединение

Выходной транзистор: PNP с открытым коллектором*

Нагрузка подключается между выходом и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 2

Кабельное соединение

Разъемное соединение

Выходной транзистор: NPN с открытым коллектором*

Нагрузка подключается между выходом и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 3

Кабельное соединение

Разъемное соединение

Выходной транзистор: PNP с открытым коллектором*

Нагрузка подключается между выходом и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 4

Кабельное соединение

Разъемное соединение

Выходной транзистор: NPN с открытым коллектором*

Нагрузка подключается между выходом и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 5

Кабельное соединение

Разъемное соединение

Два выходных транзистора: PNP с открытым коллектором*

Нагрузки подключаются между выходами и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 6

Кабельное соединение

Разъемное соединение

Два выходных транзистора: NPN с открытым коллектором*

Нагрузки подключаются между выходами и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).


ЗАО "МЕГА-К"

248017, Россия, г.Калуга, ул.Московская 282а
Тел.: тел./факс (0842) 510 879, тел. (0842) 510 671
E-mail: megak@kaluga.ru



Поиск:

Продукция:

Выключатель оптический Выключатель

оптический с универсальным питанием 20—240V DC/AC

Выключатель оптический Счетчик универсальный

S1500 с шестиразрядным индикатором
