ПРОДУКЦИЯ // Бecкoнтaктныe выключaтeли // Индуктивныe бecкoнтaктныe выключaтeли //

M08, постоянный ток


Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

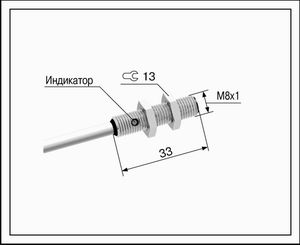

Типоразмер М08х1, длина 33

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

1,5 мм

Гарантированный интервал срабатывания (Sa)

0 ... 1,2 мм

PNP

Замыкающий

ВБ2.08М.33.1,5.1.1.К

Размыкающий

ВБ2.08М.33.1,5.3.1.К

Переключающий

--

NPN

Замыкающий

ВБ2.08М.33.1,5.2.1.К

Размыкающий

ВБ2.08М.33.1,5.4.1.К

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

200 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

1500 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Нет

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Кабель3х0,12 мм2

Материал корпуса

Латунь

Масса

Не более 60 г

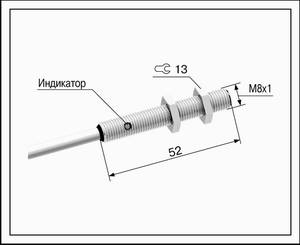

Типоразмер М08х1, длина 52

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

1,5 мм

Гарантированный интервал срабатывания (Sa)

0 ... 1,2 мм

PNP

Замыкающий

ВБ2.08М.52.1,5.1.1.К

Размыкающий

ВБ2.08М.52.1,5.3.1.К

Переключающий

--

NPN

Замыкающий

ВБ2.08М.52.1,5.2.1.К

Размыкающий

ВБ2.08М.52.1,5.4.1.К

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

200 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

1500 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Кабель 3х0,12 мм2

Материал корпуса

Латунь

Масса

Не более 80 г

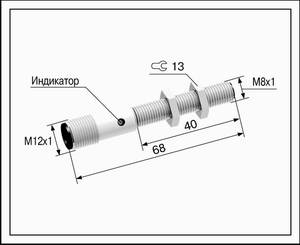

Типоразмер М08х1, длина 68

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

1,5 мм

Гарантированный интервал срабатывания (Sa)

0 ... 1,2 мм

PNP

Замыкающий

ВБ2.08М.68.1,5.1.1.С4

Размыкающий

ВБ2.08М.68.1,5.3.1.С4

Переключающий

--

NPN

Замыкающий

ВБ2.08М.68.1,5.2.1.С4

Размыкающий

ВБ2.08М.68.1,5.4.1.С4

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

200 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

1500 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Разъем

Материал корпуса

Латунь

Масса

Не более 80 г

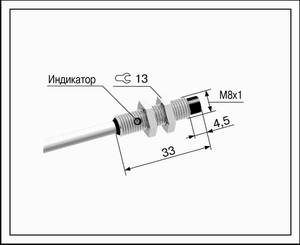

Типоразмер М08х1, длина 33

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

2,5 мм

Гарантированный интервал срабатывания (Sa)

0 ... 2 мм

PNP

Замыкающий

ВБ2.08М.33.2,5.1.1.К

Размыкающий

ВБ2.08М.33.2,5.3.1.К

Переключающий

--

NPN

Замыкающий

ВБ2.08М.33.2,5.2.1.К

Размыкающий

ВБ2.08М.33.2,5.4.1.К

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

200 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

1000 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Нет

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Кабель3х0,12 мм2

Материал корпуса

Латунь

Масса

Не более 60 г

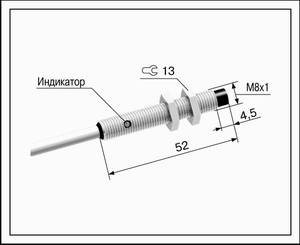

Типоразмер М08х1, длина 52

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

1,5 мм

Гарантированный интервал срабатывания (Sa)

0 ... 2 мм

PNP

Замыкающий

ВБ2.08М.52.1,5.1.1.К

Размыкающий

ВБ2.08М.52.1,5.3.1.К

Переключающий

--

NPN

Замыкающий

ВБ2.08М.52.1,5.2.1.К

Размыкающий

ВБ2.08М.52.1,5.4.1.К

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

200 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

1000 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Кабель 3х0,12 мм2

Материал корпуса

Латунь

Масса

Не более 80 г

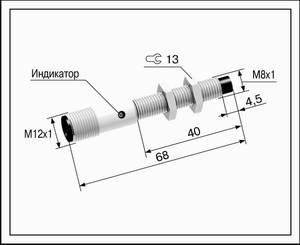

Типоразмер М08х1, длина 68

Способ монтажа

Встраиваемый заподлицо

Расстояние срабатывания (Sn)

1,5 мм

Гарантированный интервал срабатывания (Sa)

0 ... 2 мм

PNP

Замыкающий

ВБ2.08М.68.1,5.1.1.С4

Размыкающий

ВБ2.08М.68.1,5.3.1.С4

Переключающий

--

NPN

Замыкающий

ВБ2.08М.68.1,5.2.1.С4

Размыкающий

ВБ2.08М.68.1,5.4.1.С4

Переключающий

--

Напряжение питания

10 ... 30 В

Ток нагрузки максимальный

200 мА

Падение напряжения

Не более 1,5 В

Частота срабатывания максимальная

1000 Гц

Потребляемый ток

Не более 8,0 мА

Индикатор срабатывания

Есть

Защита от короткого замыкания в нагрузке

Есть

Защита от напряжения обратной полярности

Есть

Воспроизводимость

5%

Гистерезис

Не более 15%

Степень защиты

IP67

Диапазон рабочих температур

от -25оС до +70оС

Категория применения коммутирующего элемента

DC13

Емкость нагрузки

Не более 0,22 мкФ

Пульсации напряжения питания

Не более 10%

Способ подключения

Разъем

Материал корпуса

Латунь

Масса

Не более 80 г





Схемы подключения:

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 1

Кабельное соединение

Разъемное соединение

Выходной транзистор: PNP с открытым коллектором*

Нагрузка подключается между выходом и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 2

Кабельное соединение

Разъемное соединение

Выходной транзистор: NPN с открытым коллектором*

Нагрузка подключается между выходом и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 3

Кабельное соединение

Разъемное соединение

Выходной транзистор: PNP с открытым коллектором*

Нагрузка подключается между выходом и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 4

Кабельное соединение

Разъемное соединение

Выходной транзистор: NPN с открытым коллектором*

Нагрузка подключается между выходом и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 5

Кабельное соединение

Разъемное соединение

Два выходных транзистора: PNP с открытым коллектором*

Нагрузки подключаются между выходами и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 6

Кабельное соединение

Разъемное соединение

Два выходных транзистора: NPN с открытым коллектором*

Нагрузки подключаются между выходами и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).
