Функциональные возможности выключателя задает потребитель:
|
|
|
1. Программируемый таймер обеспечивает установку:
а) Задержки включения (tз.вкл.) - при входе объекта воздействия в зону чувствительности, выключатель изменяет коммутационное состояние по истечении заданного времени.
б) Задержки выключения (tз.выкл.) - при выходе объекта воздействия из зоны чувствительности, выключатель возвращается в исходное коммутационное состояние по истечении заданного времени.
Время задержки - от 0 с (работа без задержки времени) до нескольких часов.
2. Программируется чувствительность (расстояние срабатывания). |
 |
|
Назначение и особенности применения |
Выключатель предназначен для контроля уровня веществ при прогнозируемом времени заполнения или опустошения бунекра, емкости.
При контроле опустошения бункера (расход вещества известен) выключатель устанавливают в верхней части бункера. Вещество или материал высыпаясь из бункера, выходят из зоны чувствительности выключателя, который срабатывает с некоторой задержкой. За это время бункер опустеет и выключатель выдаст команду на заполнение бункера - (рис.1).
При контроле заполнения (время заполнения известено) выключатель устанавливают в нижней части бункера. Когда бункер пустой, выключатель выдает команду на заполнение, вещество или материал оказываются в зоне чувствительности, но выключатель сработает с задержкой, в течение которой бункер заполнится. После отработки этой задержки выключатель выдает команду на останов заполнения - (рис.2). |
|
ДОСТОИНСТВА |

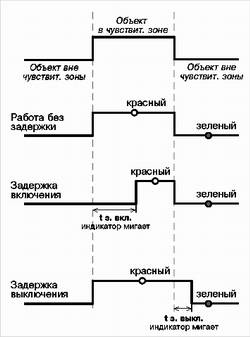

Диаграммы,
поясняющие работу выключателя
 |
1) Для автоматического управления уровнем достаточно одного выключателя.
2) Повышенная защищенность от ложных срабатываний - при случайном попадании объекта воздействия в зону чувствительности, когда время его нахождения вблизи выключателя меньше, чем заданная задержка включения - изменения коммутационного состояния не происходит.
3) Степень защиты от проникновения воды IP67 - против IP65 у традиционных емкостных выключатей. Достигается применением герметичных клавишей вместо подстроечных резисторов. |
