M30, постоянный ток

Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

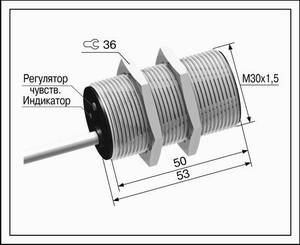

Типоразмер М30х1,5, длина 53

Способ монтажа		Встраиваемый заподлицо
Расстояние срабатывания (Sn)		10 мм
Гарантированный интервал срабатывания (Sa)		0 ... 7,2 мм

PNP	Замыкающий	ВБ1.30М.53.10.1.1.К
	Размыкающий	ВБ1.30М.53.10.3.1.К
	Переключающий	--

NPN	Замыкающий	ВБ1.30М.53.10.2.1.К
	Размыкающий	ВБ1.30М.53.10.4.1.К
	Переключающий	--

Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		100 Гц
Потребляемый ток		Не более 5,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть

Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции

Способ подключения		Кабель 3х0,35 мм²
Материал корпуса		Латунь
Масса		Не более 250 г

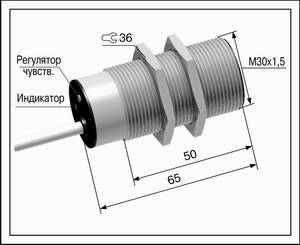

Типоразмер М30х1,5, длина 65

Способ монтажа		Встраиваемый заподлицо
Расстояние срабатывания (Sn)		10 мм
Гарантированный интервал срабатывания (Sa)		0 ... 7,2 мм
PNP	Замыкающий	ВБ1.30М.65.10.1.1.К
	Размыкающий	ВБ1.30М.65.10.3.1.К
	Переключающий	--
NPN	Замыкающий	ВБ1.30М.65.10.2.1.К
	Размыкающий	ВБ1.30М.65.10.4.1.К
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		100 Гц
Потребляемый ток		Не более 5,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть

Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции

Способ подключения		Кабель 3х0,35 мм²
Материал корпуса		Латунь
Масса		Не более 250 г

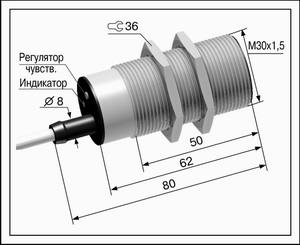

Типоразмер М30х1,5, длина 80

Способ монтажа		Встраиваемый заподлицо
Расстояние срабатывания (Sn)		10 мм
Гарантированный интервал срабатывания (Sa)		0 ... 7,2 мм
PNP	Замыкающий	ВБ1.30М.80.10.1.1.Z
	Размыкающий	ВБ1.30М.80.10.3.1.Z
	Переключающий	--
NPN	Замыкающий	ВБ1.30М.80.10.2.1.Z
	Размыкающий	ВБ1.30М.80.10.4.1.Z
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		100 Гц
Потребляемый ток		Не более 5,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть

Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции

Способ подключения		Кабель 3х0,35 мм²
Материал корпуса		Латунь
Масса		Не более 250 г

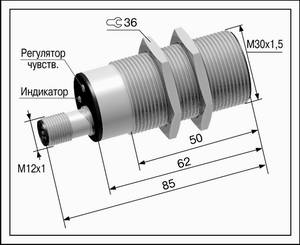

Типоразмер М30х1,5, длина 85

Способ монтажа		Встраиваемый заподлицо
Расстояние срабатывания (Sn)		10 мм
Гарантированный интервал срабатывания (Sa)		0 ... 7,2 мм
PNP	Замыкающий	ВБ1.30М.85.10.1.1.С4
	Размыкающий	ВБ1.30М.85.10.3.1.С4
	Переключающий	--
NPN	Замыкающий	ВБ1.30М.85.10.2.1.С4
	Размыкающий	ВБ1.30М.85.10.4.1.С4
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		100 Гц
Потребляемый ток		Не более 5,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть

Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции

Способ подключения		Разъем
Материал корпуса		Латунь
Масса		Не более 250 г

Переключающий

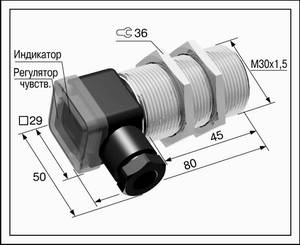

Типоразмер М30х1,5, длина 80

Способ монтажа		Встраиваемый заподлицо
Расстояние срабатывания (Sn)		10 мм
Гарантированный интервал срабатывания (Sa)		0 ... 7,2 мм
PNP	Замыкающий	ВБ1.30М.80.10.1.1.В
	Размыкающий	ВБ1.30М.80.10.3.1.В
	Переключающий	--
NPN	Замыкающий	ВБ1.30М.80.10.2.1.В
	Размыкающий	ВБ1.30М.80.10.4.1.В
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		100 Гц
Потребляемый ток		Не более 5,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть

Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции

Способ подключения		Клеммная коробка
Материал корпуса		Латунь
Масса		Не более 250 г

Типоразмер М30х1,5, длина 65

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		20 мм
Гарантированный интервал срабатывания (Sa)		0 ... 14,4 мм
PNP	Замыкающий	ВБ1.30М.65.20.1.1.К
	Размыкающий	ВБ1.30М.65.20.3.1.К
	Переключающий	--
NPN	Замыкающий	ВБ1.30М.65.20.2.1.К
	Размыкающий	ВБ1.30М.65.20.4.1.К
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		100 Гц
Потребляемый ток		Не более 5,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть

Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции		&nbps;

Способ подключения		Кабель 3х0,35 мм²
Материал корпуса		Латунь
Масса		Не более 250 г

Типоразмер М30х1,5, длина 80

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		20 мм
Гарантированный интервал срабатывания (Sa)		0 ... 14,4 мм
PNP	Замыкающий	ВБ1.30М.80.20.1.1.Z
	Размыкающий	ВБ1.30М.80.20.3.1.Z
	Переключающий	--
NPN	Замыкающий	ВБ1.30М.80.20.2.1.Z
	Размыкающий	ВБ1.30М.80.20.4.1.Z
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		100 Гц
Потребляемый ток		Не более 5,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть

Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции

Способ подключения		Кабель 3х0,35 мм²
Материал корпуса		Латунь
Масса		Не более 250 г

Типоразмер М30х1,5, длина 85

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		20 мм
Гарантированный интервал срабатывания (Sa)		0 ... 14,4 мм
PNP	Замыкающий	ВБ1.30М.85.20.1.1.С4
	Размыкающий	ВБ1.30М.85.20.3.1.С4
	Переключающий	--
NPN	Замыкающий	ВБ1.30М.85.20.2.1.С4
	Размыкающий	ВБ1.30М.85.20.4.1.С4
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		100 Гц
Потребляемый ток		Не более 5,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть

Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции

Способ подключения		Разъем
Материал корпуса		Латунь
Масса		Не более 250 г

Типоразмер М30х1,5, длина 80

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		20 мм
Гарантированный интервал срабатывания (Sa)		0 ... 14,4 мм
PNP	Замыкающий	ВБ1.30М.80.20.1.1.В
	Размыкающий	ВБ1.30М.80.20.3.1.В
	Переключающий	--
NPN	Замыкающий	ВБ1.30М.80.20.2.1.В
	Размыкающий	ВБ1.30М.80.20.4.1.В
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		100 Гц
Потребляемый ток		Не более 5,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть

Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP65
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции

Способ подключения		Клеммная коробка
Материал корпуса		Латунь
Масса		Не более 250 г

Схемы подключения:

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 1
Кабельное соединение	Разъемное соединение
Выходной транзистор: PNP с открытым коллектором* Нагрузка подключается между выходом и общим, минусовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 2
Кабельное соединение	Разъемное соединение
Выходной транзистор: NPN с открытым коллектором* Нагрузка подключается между выходом и общим, плюсовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 3
Кабельное соединение	Разъемное соединение
Выходной транзистор: PNP с открытым коллектором* Нагрузка подключается между выходом и общим, минусовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 4
Кабельное соединение	Разъемное соединение
Выходной транзистор: NPN с открытым коллектором* Нагрузка подключается между выходом и общим, плюсовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 5
Кабельное соединение	Разъемное соединение
Два выходных транзистора: PNP с открытым коллектором* Нагрузки подключаются между выходами и общим, минусовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 6
Кабельное соединение	Разъемное соединение
Два выходных транзистора: NPN с открытым коллектором* Нагрузки подключаются между выходами и общим, плюсовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).
